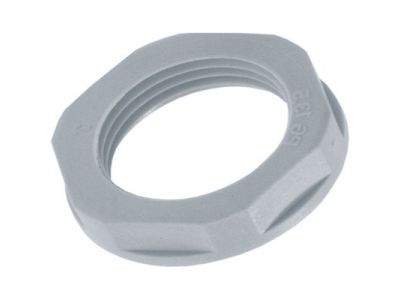

Przeciwnakrętka PG7 SKINTOP GMP-GL 7 szara | 53019000 Lapp Kabel

Opis i Kluczowe Cechy

Przeciwnakrętka SKINTOP® GMP-GL o symbolu 53019000 to element montażowy dedykowany do dławnic kablowych z gwintem PG7. Wykonana z bezhalogenowego poliamidu wzmocnionego włóknem szklanym, w kolorze srebrnoszarym RAL 7001 (SGY). Kluczowym atutem jest szerokość klucza 19 mm, która zapewnia wygodną powierzchnię podparcia dla narzędzi – umożliwia pewne dokręcenie bez rysowania obudowy urządzenia. Produkt przeznaczony do stosowania w aplikacjach wymagających trwałego mocowania dławnic w otworach bez gwintu.

• Gwint PG7: Precyzyjny gwint metryczny zgodny z normą PG – zapewnia szczelne i stabilne połączenie z dławnicami SKINTOP®.
• Szerokość klucza 19 mm: Ułatwia montaż standardowymi narzędziami i chroni obudowę przed mechanicznymi uszkodzeniami podczas dokręcania.
• Poliamid wzmocniony włóknem szklanym: Gwarantuje wysoką wytrzymałość mechaniczną oraz długotrwałą stabilność wymiarową w eksploatacji.
• Bezhalogenowy materiał: W przypadku pożaru nie wydziela toksycznych gazów ani korozyjnych halogenków – zwiększa bezpieczeństwo instalacji.
• Kolor srebrnoszary RAL 7001 (SGY): Uniwersalny wygląd pasujący do większości obudów i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących akcesoriów do dławnic kablowych oraz posiada oznaczenie CE. Wykonany z materiałów bezhalogenowych, zgodnych z aktualnymi dyrektywami w zakresie bezpieczeństwa pożarowego i ochrony środowiska. Ze względu na charakter pomocniczy (element mocujący) przeciwnakrętka nie podlega bezpośrednim normom wyłączników czy aparatury modułowej, lecz stosowana jest w systemach dławnic certyfikowanych według odpowiednich standardów (np. IEC/EN 62444).

Zastosowanie

Przeciwnakrętka PG7 SKINTOP GMP-GL znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe zamocowanie dławnicy kablowej w otworze bez gwintu (np. w obudowach, puszkach instalacyjnych, szafach sterowniczych). Szczególnie przydatna w instalacjach:

• Mocowanie dławnic SKINTOP® w przepustach kablowych – zapobiega luzowaniu się dławnicy pod wpływem wibracji.
• Tworzenie szczelnych wejść kablowych w rozdzielnicach elektrycznych i szafach automatyki.
• Montaż dławnic w obudowach maszyn i urządzeń przemysłowych – zapewnia stabilność połączenia.
• Place budowy i instalacje tymczasowe – szybki montaż bez konieczności wykonywania gwintu w materiale obudowy.

Wskazówki Montażowe

Montaż przeciwnakrętki powinien być przeprowadzany przez wykwalifikowany personel (np. elektryk z uprawnieniami SEP) zgodnie z instrukcją producenta dławnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obszarze instalacji. Nakrętkę umieszcza się od wewnętrznej strony obudowy, a dławnicę wkręca się od zewnątrz – dokręcanie wykonuj kluczem płaskim o rozwarcin 19 mm, przykładając siłę tylko do powierzchni podparcia nakrętki. Nie przekraczaj zalecanego momentu dokręcania podanego w dokumentacji dławnicy. Przekrój przewodów wprowadzanych przez dławnicę musi być dobrany do prądu obciążenia oraz wymagań norm instalacyjnych. Prace wykonuj w suchych i czystych warunkach.

FAQ

• Czy przeciwnakrętka pasuje do wszystkich dławnic z gwintem PG7? Przeciwnakrętka SKINTOP® GMP-GL jest dedykowana do dławnic kablowych SKINTOP® z gwintem PG7. Dla innych producentów należy sprawdzić zgodność wymiarów gwintu oraz grubość ścianki obudowy.
• Jaki jest stopień ochrony po zamontowaniu przeciwnakrętki? Stopień ochrony (IP) zależy od zastosowanej dławnicy i uszczelki – sama nakrętka nie wpływa na szczelność. W systemie z dławnicą SKINTOP® i odpowiednią uszczelką możliwe jest uzyskanie IP68.
• Czy nakrętka jest odporna na korozję? Tak, wykonana z poliamidu wzmocnionego włóknem szklanym jest całkowicie odporna na korozję chemiczną oraz atmosferyczną – nie rdzewieje, nie utlenia się.
