Programowalny przekaźnik logiczny PLUS 12...24V DC RJ45 lub MODBUS TCP/IP, MODBUS RS485 | 8A.04.9.024.8310 Finder

Opis i Kluczowe Cechy

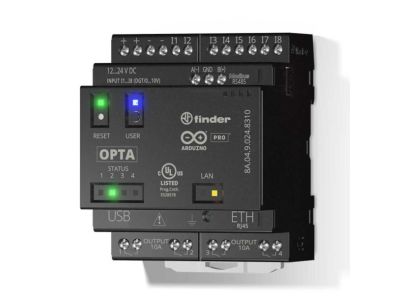

Programowalny przekaźnik logiczny FINDER Opta PLUS o numerze katalogowym 8A.04.9.024.8310 to zaawansowane rozwiązanie z kategorii Industrial IoT (IIoT), które łączy niezawodność tradycyjnej automatyki z elastycznością nowoczesnych systemów programowalnych. Sercem urządzenia jest niezwykle wydajny, dwurdzeniowy procesor STM32H747XI (Cortex®-M7 + M4 MCU), który pozwala na realizację skomplikowanych algorytmów sterowania w czasie rzeczywistym przy jednoczesnej obsłudze zaawansowanych protokołów komunikacyjnych.

• Wszechstronność wejść: Urządzenie posiada 8 wejść konfigurowalnych jako cyfrowe lub analogowe, co umożliwia bezpośrednie podłączenie czujników binarnych oraz przetworników napięciowych.
• Wysoka obciążalność: 4 wyjścia przekaźnikowe o prądzie znamionowym 10 A pozwalają na bezpośrednie sterowanie elementami wykonawczymi bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.
• Komunikacja i Bezpieczeństwo: Wersja PLUS oferuje szeroki wachlarz interfejsów: port RJ45 (Ethernet/Modbus TCP/IP), port RS485 (Modbus RTU) oraz port USB-C do programowania. Bezpieczeństwo danych gwarantuje wbudowany chip kryptograficzny zapewniający ochronę na poziomie sprzętowym.
• Skalowalność: Dedykowany port rozszerzeń pozwala na dołączenie do 5 dodatkowych modułów, co znacząco zwiększa liczbę obsługiwanych punktów I/O.

Zgodność z Normami

Przekaźnik FINDER Opta został zaprojektowany z myślą o rygorystycznych standardach przemysłowych. Urządzenie wspiera programowanie w środowisku Arduino IDE (Open Source) oraz jest w pełni zgodne z międzynarodową normą IEC/EN 61131-3. Dzięki temu inżynierowie mogą korzystać z uznanych języków programowania, takich jak schemat drabinkowy (LD) czy funkcjonalny schemat blokowy (FBD). Produkt spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskonapięciowych, co potwierdzają stosowne certyfikaty CE.

Zastosowanie

Dzięki połączeniu funkcji PLC z możliwościami komunikacyjnymi IIoT, model 8A.04.9.024.8310 znajduje zastosowanie w szerokim spektrum branż:

• Automatyka budynkowa: Sterowanie oświetleniem, HVAC oraz systemami dostępu z wykorzystaniem protokołów sieciowych.
• Przemysł i produkcja: Monitorowanie parametrów maszyn, optymalizacja zużycia energii oraz integracja z systemami SCADA poprzez Modbus TCP/IP.
• Zarządzanie infrastrukturą: Zdalny nadzór nad przepompowniami, węzłami cieplnymi i systemami nawadniania.
• Prototypowanie i R&D: Dzięki otwartemu środowisku Arduino, idealnie nadaje się do szybkiego wdrażania innowacyjnych rozwiązań z zakresu Przemysłu 4.0.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm (zgodnie z EN 60715), co ułatwia jego integrację w typowych szafach rozdzielczych. Napięcie zasilania powinno mieścić się w zakresie od 12 do 24 V DC, co wymaga zastosowania stabilizowanego zasilacza impulsowego. Podczas podłączania przewodów do zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i odporność na wibracje. Port USB-C służy wyłącznie do konfiguracji i programowania – zaleca się stosowanie przewodów wysokiej jakości z ekranowaniem w celu uniknięcia zakłóceń podczas transmisji danych.

FAQ

• Czy programowanie w językach PLC wymaga dodatkowej licencji? Tak, programowanie zgodne z normą IEC 61131-3 (drabinka, FBD) wymaga wykupienia odpowiedniej licencji, natomiast środowisko Arduino IDE jest dostępne bezpłatnie.
• Ile modułów rozszerzeń mogę podłączyć do jednego sterownika Opta? Konstrukcja pozwala na dołączenie do 5 modułów rozszerzeń, co pozwala na elastyczną rozbudowę systemu wraz ze wzrostem potrzeb instalacji.
• Czy urządzenie posiada wbudowany interfejs RS485? Tak, model w wersji PLUS (8A.04.9.024.8310) jest fabrycznie wyposażony w port RS485, co umożliwia komunikację w standardzie Modbus RTU.
