Programator czasowy tygodniowy z rezerwą chodu IP30 1-kanał PMSU31GN 055158 | 05104704 PROTEC.class

Alternatywny kod produktu: 055158

Opis i Kluczowe Cechy

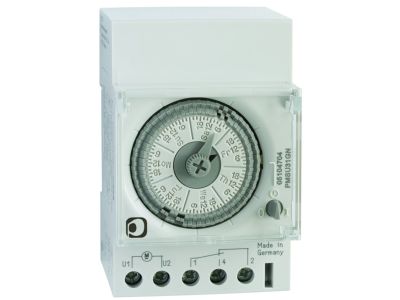

Programator czasowy tygodniowy PMSU31GN (symbol 05104704) to analogowe urządzenie 1-kanałowe z jednym stykiem przełącznym, przeznaczone do sterowania odbiornikami w obwodach 230 V AC. Oferuje rezerwę chodu do 100 godzin, co gwarantuje kontynuację pracy programu nawet po zaniku napięcia. Szerokość 3 modułów ułatwia montaż w rozdzielnicy na szynie DIN. Dzięki dokładności 2 s/dzień programator zapewnia precyzyjne cykle czasowe w instalacjach budynkowych.

• Napięcie zasilania 230 V AC 50/60 Hz: bezpośrednie zasilanie z sieci domowej, brak konieczności stosowania dodatkowych transformatorów.
• Rezerwa chodu 100 godzin: utrzymanie ustawień i działania programu podczas przerw w dostawie prądu, bez potrzeby ponownej konfiguracji.
• Styk przełączny (SPDT): umożliwia zarówno załączanie, jak i przełączanie odbiorników (np. zmiana trybu pracy lub podświetlenia), zwiększając elastyczność sterowania.
• Obciążalność rezystancyjna 3680 W (cos φ=1) / indukcyjna 2760 VA (cos φ=0,6): bezpieczna praca z obciążeniami rezystancyjnymi (grzałki) i indukcyjnymi (silniki, wentylatory).
• Dokładność przełączania ± 30 minut przy kroku 2 godziny: stabilne cykle w systemach oświetlenia i wentylacji, odpowiednie do aplikacji tygodniowych bez potrzeby precyzyjnego sterowania minutowego.
• Stopień ochrony IP30: dedykowany do montażu wewnątrz rozdzielnic, odporny na wnikanie ciał stałych o średnicy >2,5 mm – typowy dla aparatury modułowej.

Zgodność z Normami

Programator czasowy PMSU31GN został zaprojektowany zgodnie z wymogami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt spełnia standardy bezpieczeństwa obowiązujące w branży elektrotechnicznej, w tym normy dotyczące niskiego napięcia oraz kompatybilności elektromagnetycznej (EMC). Zastosowane materiały i konstrukcja zapewniają niezawodną pracę w warunkach domowych i przemysłu lekkiego.

Zastosowanie

Programator tygodniowy PMSU31GN sprawdzi się wszędzie tam, gdzie potrzebne jest automatyczne sterowanie odbiornikami według powtarzalnego harmonogramu 7-dniowego. Jeden kanał umożliwia proste, ale skuteczne zarządzanie obwodami.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych – włączanie i wyłączanie o zadanych porach w cyklu tygodniowym.
• Zarządzanie wentylatorami w systemach wentylacji mechanicznej – okresowe załączanie na 4 godziny lub dłużej.
• Sterowanie stycznikami lub przekaźnikami w szafach automatyki – impulsy załączające dla większych odbiorników.
• Programowanie pracy ogrzewania podłogowego (poprzez stycznik) w trybie tygodniowym, z uwzględnieniem dni roboczych i weekendu.

Wskazówki Montażowe

Montaż i podłączenie programatora może być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicy o stopniu ochrony co najmniej IP30. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do wartości prądu obciążenia; zalecany moment dokręcania zacisków zgodny z dokumentacją producenta. Należy pamiętać, że najkrótszy czas załączenia to 4 godziny, a krok programowania wynosi 2 godziny – odpowiednie przy dłuższych cyklach.

FAQ

• Czy programator PMSU31GN ma podświetlenie wyświetlacza? Nie. W danych produktu nie przewidziano podświetlenia – programator jest analogowy (tarczowy), a odczyt ustawień odbywa się za pomocą wskaźników mechanicznych.
• Jaki stopień ochrony ma to urządzenie i gdzie można je zamontować? Stopień ochrony to IP30. Oznacza to ochronę przed ciałami stałymi większymi niż 2,5 mm, ale nie przed wilgocią. Programator przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic na szynie DIN.
• Jaki tryb pracy realizuje styk – NO/NC? Czy to przełączny? Styk jest przełączny (SPDT), co oznacza, że posiada zaciski wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Można go wykorzystać zarówno do załączania, jak i rozłączania obwodów w zależności od potrzeb.
