Programator czasowy na szynę Din 1-Kanałowy 25H/7D 18Mm 1C 16A | CCT15854 Schneider Electric

Opis i Kluczowe Cechy

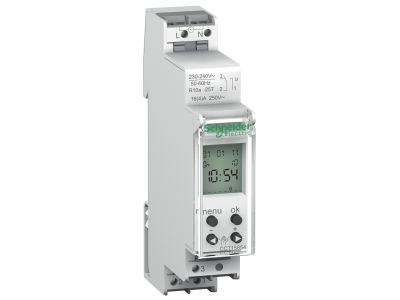

Programator czasowy na szynę DIN CCT15854 to 1-kanałowe urządzenie sterujące z cyklem dziennym i tygodniowym (25H/7D). Wyposażony w styk przełączny 1C o obciążalności prądowej 16 A umożliwia bezpieczne załączanie i wyłączanie odbiorników. Kompaktowa szerokość 18 mm (1 moduł) pozwala oszczędzać miejsce w rozdzielnicy modułowej.

• Prąd znamionowy 16 A: gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Styk przełączny 1C (SPDT): umożliwia zarówno załączanie, jak i przełączanie obwodów – idealny do sterowania odbiornikami w dwóch stanach.
• Programowanie 25H/7D: pozwala konfigurować harmonogramy dzienne i tygodniowe, co zwiększa efektywność energetyczną i komfort użytkowania.
• Szerokość 18 mm (1 moduł): minimalizuje zajmowaną przestrzeń w szafie sterowniczej, ułatwiając rozbudowę instalacji.
• Montaż na szynę DIN (TH35): szybki i stabilny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Programator CCT15854 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Produkt spełnia wymogi dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD), co potwierdza jego bezpieczeństwo użytkowania w instalacjach budynkowych.

Zastosowanie

Programator czasowy sprawdza się wszędzie tam, gdzie potrzebna jest automatyczna kontrola czasu pracy urządzeń – zarówno w budynkach mieszkalnych, jak i komercyjnych. Dzięki stykowi przełącznemu może sterować odbiornikami w trybie załącz/wyłącz lub przełączać między dwoma źródłami.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym według harmonogramu dobowego/tygodniowego.
• Zarządzanie pracą wentylacji mechanicznej lub rekuperacji w cyklach czasowych.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w automatyce budynkowej.
• Automatyczne załączanie ogrzewania podłogowego lub pomp obiegowych w zadanych przedziałach czasu.

Wskazówki Montażowe

Montaż programatora czasowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 16 A. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta – nie przekraczaj wartości maksymalnych.

FAQ

• Jaki typ styku posiada programator CCT15854? Jest to styk przełączny 1C (SPDT) – oznacza to, że w zależności od stanu programatora zmienia się połączenie między zaciskami: wspólny (COM) z NO (normalnie otwarty) lub NC (normalnie zamknięty).
• Jaki jest stopień ochrony tego programatora? Aparatura modułowa montowana w rozdzielnicach wewnętrznych posiada zazwyczaj stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Dla konkretnych danych sprawdź dokumentację techniczną producenta.
• Jaka jest maksymalna obciążalność prądowa styku? Styk wytrzymuje prąd znamionowy 16 A przy obciążeniu rezystancyjnym – pozwala to bezpiecznie sterować m.in. oświetleniem, grzałkami czy małymi silnikami.
