Programator cyfrowy tygodniowy 1-kanałowy D21 | 412631 Legrand

Opis i Kluczowe Cechy

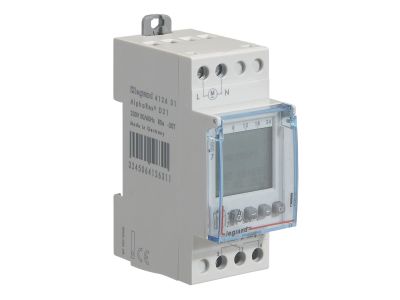

Programator cyfrowy tygodniowy 1-kanałowy D21 (symbol 412631) z serii AlphaRex3 to urządzenie do automatycznego sterowania czasowego, wyposażone w 1 zestyk przełączny o obciążalności 16 A i napięciu 250 V. Zasilany napięciem 230 V, oferuje 56 programów czasowych, podświetlany wyświetlacz z podglądem bieżącego harmonogramu oraz dokładność zegara ±0,1 s/dzień. Zajmuje 2 moduły (35 mm) na szynie DIN TH35.

• 1 zestyk przełączny 16 A / 250 V: Umożliwia bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu (np. oświetlenie, ogrzewanie) bez ryzyka przegrzania styków.
• 56 programów tygodniowych: Pozwala precyzyjnie dopasować harmonogram pracy do indywidualnych potrzeb, z możliwością odmiennych ustawień na każdy dzień.
• Podświetlany wyświetlacz z podglądem aktualnego programu: Ułatwia konfigurację i odczyt stanu – program można sprawdzić bez konieczności wchodzenia w tryb edycji.
• Dokładność zegara ±0,1 s/dzień i 5-letnia rezerwa pracy: Gwarantuje stabilny pomiar czasu nawet po zaniku napięcia – brak potrzeby ręcznego ponownego ustawiania.
• Załączanie w przejściu przez zero: Minimalizuje przepięcia łączeniowe i wydłuża żywotność styków, co podnosi niezawodność instalacji.

Zgodność z Normami

Programator spełnia wymagania norm IEC/EN 60730-1 oraz IEC/EN 60730-2-7, a także VDE 0631 część 1 i 2-7. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Programator tygodniowy D21 sprawdza się w automatyce budynkowej i instalacjach przemysłowych, gdzie wymagane jest cykliczne załączanie odbiorników według zadanego harmonogramu.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym w budynkach biurowych, magazynach i domach jednorodzinnych.
• Załączanie układów grzewczych (np. elektryczne ogrzewanie podłogowe) w określonych przedziałach czasowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Obsługa sygnalizacji dźwiękowej lub świetlnej w systemach alarmowych oraz automatyce procesów.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Programator przeznaczony jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (16 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy programator ma podświetlany wyświetlacz? Tak, wyposażony jest w podświetlany wyświetlacz, który ułatwia odczyt i programowanie nawet w słabo oświetlonych pomieszczeniach.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Czy styk pracuje w trybie zwiernym czy przełącznym? Programator posiada 1 zestyk przełączny (SPDT), co pozwala na załączanie jednego obwodu przy jednoczesnym rozłączaniu drugiego.
