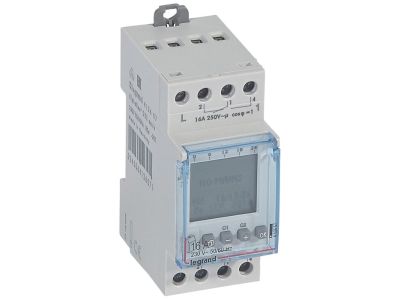

Programator cyfrowy astronomiczny 2-kanałowy D22 astro | 412657 Legrand

Opis i Kluczowe Cechy

Programator cyfrowy astronomiczny 2-kanałowy D22 astro (symbol 412657) to zaawansowane urządzenie do automatycznego załączania i wyłączania obwodów oświetleniowych oraz innych odbiorników w zależności od rzeczywistego czasu wschodu i zachodu słońca. Dzięki wbudowanemu kalkulatorowi astronomicznemu i możliwości wprowadzenia lokalizacji (lub szerokości geograficznej) programator samodzielnie wyznacza momenty sterowania, bez konieczności programowania tygodniowego. Urządzenie wyposażono w dwa niezależne kanały, każdy z stykiem przełącznym 16 A / 250 V AC, co pozwala na bezpieczne sterowanie obciążeniami o znacznej mocy. Szerokość modułu wynosi 2 x 17,5 mm, co umożliwia kompaktowy montaż w rozdzielnicy.

• 2 kanały z 2 stykami przełącznymi 16 A / 250 V AC: Umożliwiają niezależne sterowanie dwoma obwodami (np. oświetleniem zewnętrznym i wewnętrznym) bez konieczności stosowania dodatkowych styczników przy obciążeniach do 16 A.
• Astronomiczne obliczanie czasu wschodu i zachodu słońca: Automatyczne dopasowanie harmonogramu do pory roku i lokalizacji – brak konieczności ręcznej korekty przy zmianie czasu zimowego/letniego.
• 56 programów (28 na kanał): Elastyczne tworzenie harmonogramów – możliwość ustawienia wielu załączeń/wyłączeń w tygodniu z dokładnością do 1 sekundy.
• Rezerwa pracy zegara 5 lat: Program zachowany nawet przy długotrwałym braku zasilania – nie trzeba ponownie konfigurować urządzenia po zaniku napięcia.
• Podświetlany wyświetlacz i dokładność zegara ±0,1 s/dzień: Czytelne odczyty aktualnego czasu i programu oraz wysoka precyzja synchronizacji zdarzeń.

Zgodność z Normami

Programator spełnia wymagania norm IEC/EN 60730-1 oraz IEC/EN 60730-2-7, a także niemieckiej normy VDE 0631 część 1 i 2-7. Urządzenie posiada oznaczenie CE i jest przeznaczone do montażu w suchych pomieszczeniach (stopień ochrony IP20) w standardowych rozdzielnicach na szynie TH35.

Zastosowanie

Programator astronomiczny D22 astro znajduje zastosowanie wszędzie tam, gdzie sterowanie oświetleniem lub innymi odbiornikami ma być uzależnione od naturalnego cyklu dobowego, a nie od stałych godzin. Idealnie sprawdza się w instalacjach komercyjnych, użyteczności publicznej oraz w inteligentnych domach.

• Oświetlenie zewnętrzne (ogrody, parkingi, elewacje): Automatyczne włączanie o zmierzchu i wyłączanie o świcie zgodnie z aktualną porą roku.
• Oświetlenie wystaw sklepowych i szyldów reklamowych: Sterowanie w rytmie wschodu/zachodu słońca z możliwością dodatkowych korekt czasowych.
• Oświetlenie wnętrz w systemach BMS: Dwa niezależne kanały pozwalają na osobne sterowanie np. oświetleniem podstawowym i awaryjnym w zależności od natężenia światła dziennego.
• Sterowanie roletami, markizami lub zasilaniem urządzeń elektronicznych: Wykorzystanie funkcji astronomicznej do synchronizacji z cyklem dnia i nocy.

Wskazówki Montażowe

Montaż i podłączenie programatora może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać do prądu obciążenia (max. 16 A na styk). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zwykle 0,5–0,8 Nm). Programator nie wymaga zasilania pomocniczego – pobiera je z obwodu 230 V AC.

FAQ

• Czy programator posiada podświetlenie wyświetlacza? Tak, urządzenie wyposażone jest w podświetlany wyświetlacz LCD, który umożliwia odczyt programów i aktualnego czasu nawet przy słabym oświetleniu otoczenia.
• Jaki jest stopień ochrony programatora? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych, zamkniętych rozdzielnicach, bez narażenia na wilgoć i kurz.
• Czy programator ma tryb pracy ciągłej (always on) czy tylko przełączanie? Programator działa w trybie przełączania – każdy styk może być sterowany załączeniem lub wyłączeniem zgodnie z harmonogramem. Nie ma fizycznego przycisku do ręcznego załączania/wyłączania, ale ustawienia można zmienić za pomocą menu.
