Programator analogowy tygodniowy Plug&Play W31 SU/WI, napęd kwarcowy | 412828 Legrand

Opis i Kluczowe Cechy

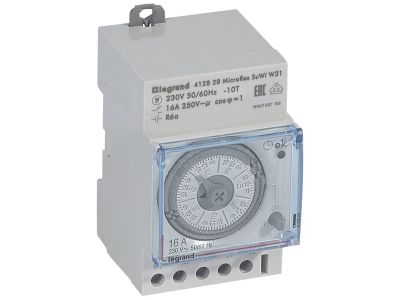

Programator analogowy tygodniowy MicroRex (symbol 412828) to sprawdzone urządzenie sterujące z napędem kwarcowym, dedykowane do aplikacji wymagających precyzyjnego cyklu czasowego w rozdzielnicach i szafach sterowniczych. Oferuje 1 zestyk przełączny (1CO) o obciążalności prądowej 16 A przy 250 V AC, co pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze mocy, np. oświetleniem czy nagrzewnicami. Szerokość modułu wynosi 3 jednostki (52,5 mm), co ułatwia zabudowę w standardowej szynie DIN TH35. Dzięki technologii Plug&Play automatycznie ustawia czas po zaniku i powrocie napięcia, eliminując ręczną korektę.

• Rezerwa pracy napędu kwarcowego (6 lat): Programator zachowuje ustawienia i dokładny czas nawet podczas długotrwałego braku napięcia sieciowego – bez konieczności wymiany baterii.
• Automatyczne przełączanie na czas letni/zimowy: Urządzenie samodzielnie rozpoznaje i zmienia nastawy sezonowe, oszczędzając czas instalatora i użytkownika.
• Dokładność zegara ±0,2 s/dzień: Zapewnia wierne odmierzanie czasu, niezbędne w aplikacjach wymagających powtarzalności cykli załączeń.
• Krok programowania 2 h / najkrótszy czas załączenia 4 h: Umożliwia planowanie pracy odbiorników w interwałach odpowiednich dla typowych instalacji oświetlenia, wentylacji czy ogrzewania.
• Stopień ochrony IP20 i szeroki zakres temperatur pracy (-10°C do +55°C): Gwarantuje bezpieczną i niezawodną pracę w standardowych warunkach rozdzielnic oraz w ogrzewanych i nieogrzewanych pomieszczeniach technicznych.

Zgodność z Normami

Programator MicroRex 412828 spełnia wymagania norm IEC/EN 60730-1 i 60730-2-7 oraz VDE 0631 część 1 i 2-7, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami dla regulatorów i urządzeń sterujących. Produkt posiada oznaczenie CE.

Zastosowanie

Dzięki elastycznemu 16-amperowemu zestykowi przełącznemu i tygodniowemu cyklowi programowania, urządzenie znajduje zastosowanie w wielu układach automatyki budynkowej i przemysłowej. Przykładowe scenariusze użycia:

• Sterowanie oświetleniem zewnętrznym i wewnętrznym – harmonogram włączania i wyłączania z uwzględnieniem pór roku.
• Zarządzanie pracą wentylatorów, rekuperatorów lub nagrzewnic w budynkach użyteczności publicznej i biurach.
• Automatyczna sygnalizacja dźwiękowa lub świetlna (dzwonki, syreny) w systemach szkolnych i alarmowych.
• Podawanie impulsów czasowych do styczników, przekaźników lub wejść PLC w prostych układach sterowania sekwencyjnego.

Wskazówki Montażowe

Montaż programatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do zabudowy na szynie DIN TH35 (TS35) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym obwodu (min. 1,5 mm² dla 16 A). Moment dokręcania zacisków – stosuj się do wartości podanej w dokumentacji technicznej producenta.

FAQ

• Czy programator ma wbudowany akumulator lub baterię? Nie. Rezerwę pracy 6 lat zapewnia napęd kwarcowy, który nie wymaga baterii ani akumulatora – energia mechaniczna kwarcu podtrzymywana jest przez specjalny mechanizm sprężynowy wewnątrz urządzenia.
• Jaki jest stopień ochrony programatora? Stopień ochrony wynosi IP20 – urządzenie jest zabezpieczone przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. Nie jest odporne na wilgoć, dlatego należy montować je w suchych pomieszczeniach.
• Czy mogę ustawić dowolną liczbę załączeń w ciągu dnia? Programator pracuje w trybie tygodniowym z krokiem programowania co 2 godziny (najkrótszy czas załączenia 4 h). Oznacza to, że w ciągu doby można zaprogramować maksymalnie 12 przełączeń (co 2 h), a każde załączenie musi trwać co najmniej 4 h.
