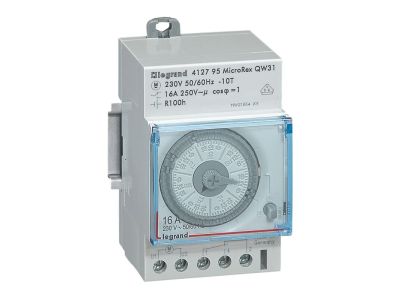

Programator analogowy tygodniowy 3-modułowy QW31, napęd kwarcowy | 412795 Legrand

Opis i Kluczowe Cechy

Programator analogowy tygodniowy QW31 (nr kat. 412795) to urządzenie sterujące z napędem kwarcowym, przeznaczone do pracy w obwodach 230 V~. Wyposażony w 1 zestyk przełączny o obciążalności 16 A (cosφ=1), umożliwia bezpieczne przełączanie odbiorników o znacznym poborze mocy. Szerokość 3 modułów (52,5 mm) pozwala na montaż w standardowej rozdzielnicy.

• 1 zestyk przełączny 16 A (250 V~): wysoka obciążalność prądowa zapewnia niezawodne przełączanie odbiorników bez ryzyka przegrzania styków.
• Napęd kwarcowy z rezerwą pracy 100 h: w przypadku zaniku napięcia programator kontynuuje działanie, utrzymując zaprogramowane cykle przez ponad 4 dni.
• Krok programowania 2 h i najkrótszy czas załączenia 4 h: umożliwia wygodne ustawienie tygodniowego harmonogramu, np. dla oświetlenia lub wentylacji.
• Dokładność przełączania ±30 min i dokładność zegara ±2,5 s/dzień: zapewnia powtarzalne i precyzyjne sterowanie czasowe.
• Szerokość 3 modułów (52,5 mm): kompaktowa obudowa ułatwia montaż w rozdzielnicy, oszczędzając miejsce.

Zgodność z Normami

Programator spełnia wymagania norm IEC/EN 60730-1 i 60730-2-7 oraz VDE 0631 część 1 i 2-7, potwierdzając bezpieczeństwo użytkowania. Posiada oznaczenie CE.

Zastosowanie

Programator tygodniowy QW31 znajduje zastosowanie wszędzie tam, gdzie wymagane jest cykliczne, czasowe załączanie i wyłączanie odbiorników elektrycznych. Oto typowe scenariusze:

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych według tygodniowego harmonogramu (np. wyłączanie w nocy).
• Zarządzanie pracą wentylatorów, rekuperatorów lub ogrzewania elektrycznego w systemach automatyki budynkowej.
• Wymuszanie impulsów dla styczników lub przekaźników w szafach sterowniczych, umożliwiając sekwencyjne załączanie obwodów.
• Sygnalizacja dźwiękowa lub świetlna (np. dzwonki szkolne) z tygodniowym cyklem pracy.

Wskazówki Montażowe

Montaż programatora może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (16 A). Moment dokręcania zacisków – stosuj się do zaleceń producenta zawartych w dokumentacji. Zalecany stopień ochrony IP20 (typowy dla aparatury modułowej).

FAQ

• Czy programator posiada podświetlenie wyświetlacza? W danych producenta nie ma informacji o podświetleniu. Programator to urządzenie analogowe z mechanicznym dyskiem programowym – nie przewidziano podświetlenia.
• Jaki jest stopień ochrony programatora? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi o średnicy powyżej 12 mm. Nie jest odporny na wilgoć – przeznaczony do montażu w suchych pomieszczeniach.
• Czy zestyk pracuje w trybie normalnie otwartym czy przełącznym? Programator wyposażony jest w 1 zestyk przełączny (SPDT), umożliwiający zarówno załączanie, jak i rozłączanie obwodu, a także przełączanie między dwoma obwodami.
