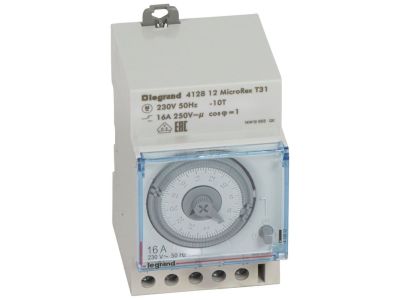

Programator analogowy dobowy 3 modułowy T31, napęd synchroniczny | 412812 Legrand

Opis i Kluczowe Cechy

Programator analogowy dobowy MicroRex T31 (symbol 412812) to 3-modułowe urządzenie z napędem kwarcowym 230 V 50 Hz, wyposażone w 1 zestyk przełączny o obciążalności 16 A (cos φ=1). Jego kompaktowa konstrukcja (3 moduły) umożliwia łatwy montaż w rozdzielniach modułowych.

• Zestyk przełączny 16 A (cos φ=1): Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, np. oświetlenia lub małych silników, bez ryzyka przegrzania styków.
• Napęd kwarcowy 230 V 50 Hz: Zapewnia wysoką stabilność i synchronizację z siecią, eliminując potrzebę ręcznej korekty czasu – idealne rozwiązanie dla systemów wymagających precyzyjnego harmonogramu.
• Krok programowania co 15 minut: Pozwala na elastyczne dostosowanie harmonogramów do codziennych potrzeb użytkownika, przy minimalnym czasie załączenia wynoszącym 30 minut.
• Dokładność przełączania ±5 minut: Gwarantuje powtarzalność i niezawodność działania w cyklu dobowym.
• Szerokość 3 moduły (52,5 mm): Kompaktowa obudowa ułatwia zabudowę w rozdzielnicach na szynie TH35, oszczędzając miejsce na inne aparaty.

Zgodność z Normami

Programator spełnia wymagania norm IEC/EN 60730-1 i 60730-2-7 oraz VDE 0631 część 1 i 2-7, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami automatyki budynkowej.

Zastosowanie

Programator analogowy dobowy MicroRex T31 przeznaczony jest do sterowania obwodami elektrycznymi w cyklu dobowym, znajdując zastosowanie w automatyce budynkowej i przemyśle.

• Sterowanie oświetleniem w biurach, magazynach i obiektach użyteczności publicznej – automatyczne włączanie i wyłączanie według stałego harmonogramu.
• Załączanie i wyłączanie instalacji ogrzewania elektrycznego lub wentylacji, zwiększając efektywność energetyczną.
• Podawanie impulsów do styczników i przekaźników – sterowanie większymi odbiornikami w rozdzielnicach modułowych.
• Automatyzacja pracy urządzeń technicznych, takich jak pompy obiegowe, siłowniki zaworów czy sygnalizatory dźwiękowe.

Wskazówki Montażowe

Montaż programatora powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym obwodu (max 16 A). Wartości momentów dokręcania zacisków oraz inne szczegóły montażowe znajdują się w dokumentacji producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie.

FAQ

• Jaki jest stopień ochrony programatora? Stopień ochrony wynosi IP20. Oznacza to ochronę przed dotknięciem palcem oraz przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm. Urządzenie nie jest przystosowane do pracy w wilgotnych pomieszczeniach bez dodatkowej obudowy.
• Czy programator posiada rezerwę pracy po zaniku napięcia? Nie, programator nie ma rezerwy pracy. Po zaniku napięcia konieczne jest ponowne ustawienie aktualnego czasu.
• Jaki jest minimalny czas załączenia? Minimalny czas załączenia wynosi 30 minut. Wynika to z kroku programowania co 15 minut – najkrótszy okres załączenia to dwa kroki.
