Programator analogowy dobowy 3-modułowy QT31, napęd kwarcowy | 412813 Legrand

Opis i Kluczowe Cechy

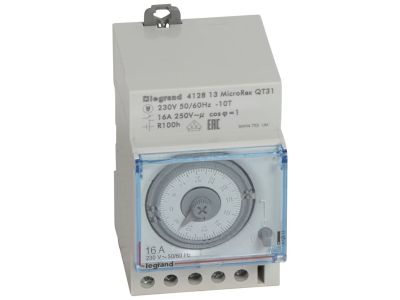

Programator analogowy dobowy MicroRex QT31 (symbol 412813) to urządzenie sterujące z napędem kwarcowym, wyposażone w 1 zestyk przełączny o obciążalności 16 A / 250 V AC (cos φ=1). Dzięki rezerwie chodu wynoszącej 100 h programator zachowuje nastawy nawet po zaniku napięcia sieciowego. Dokładność zegara na poziomie ±2,5 s/dzień gwarantuje stabilne odmierzanie czasu, a montaż w rozdzielnicy ułatwia szerokość 3 modułów (52,5 mm). Urządzenie przeznaczone jest do pracy w standardowej szynie TH35.

• 1 zestyk przełączny 16 A / 250 V AC (cos φ=1): Umożliwia sterowanie obwodami o znacznym obciążeniu rezystancyjnym, np. ogrzewaniem elektrycznym lub oświetleniem żarowym, bez ryzyka przegrzania styków.
• Rezerwa chodu 100 h: Zapewnia kontynuację programu czasowego przez ponad 4 dni po zaniku napięcia, co eliminuje konieczność ponownego ustawiania po krótkich przerwach w zasilaniu.
• Dokładność zegara ±2,5 s/dzień: Gwarantuje precyzyjne odmierzenie czasu i powtarzalność załączeń/wyłączeń w cyklu dobowym.
• Krok programowania 15 min, najkrótszy czas załączenia 30 min: Ułatwia tworzenie harmonogramów pracy – minimalny interwał 30 min chroni odbiorniki przed zbyt szybkim przełączaniem, np. przy sterowaniu silnikami lub urządzeniami wymagającymi dłuższego cyklu.
• Stopień ochrony IP20: Przystosowany do montażu w suchych pomieszczeniach, w obrębie rozdzielnic i puszek elektroinstalacyjnych.

Zgodność z Normami

Programator QT31 spełnia wymagania norm IEC/EN 60730-1 oraz IEC/EN 60730-2-7, a także VDE 0631 część 1 i 2-7. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach niskiego napięcia zgodnych z europejskimi standardami.

Zastosowanie

Programator dobowy MicroRex znajduje zastosowanie wszędzie tam, gdzie wymagane jest cykliczne załączanie i wyłączanie odbiorników według stałego harmonogramu dobowego. Sprawdza się zarówno w domowych, jak i małych komercyjnych instalacjach elektrycznych.

• Sterowanie oświetleniem zewnętrznym i wewnętrznym – automatyczne włączanie o zmierzchu / o stałej porze.
• Zarządzanie pracą ogrzewania elektrycznego (podłogowego, grzejników) w celu optymalizacji zużycia energii.
• Wymuszanie impulsów sterujących do styczników, przekaźników lub wejść PLC w niewielkich układach automatyki budynkowej.
• Sygnalizacja czasowa (dzwonki, syreny) w szkołach, biurach, obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż programatora może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążeniem prądowym (maks. 16 A) oraz obowiązującymi przepisami. Momenty dokręcania zacisków oraz szczegółowe wymiary podano w dokumentacji producenta. Zapewnij właściwą wentylację wewnątrz rozdzielnicy, aby temperatura otoczenia nie przekroczyła +55°C.

FAQ

• Czy programator QT31 posiada podświetlenie? Zgodnie z danymi producenta urządzenie nie jest wyposażone w podświetlenie wyświetlacza ani przycisków. Programowanie odbywa się za pomocą mechanicznych zapadek na tarczy dobowej.
• Jaki jest stopień ochrony programatora? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Urządzenie nie jest odporne na wilgoć – należy montować je w suchym wnętrzu rozdzielnicy.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Styk jest przełączny, co oznacza, że w zależności od położenia zapadek programatora można uzyskać zarówno zwieranie (załączenie), jak i rozwieranie (wyłączenie) obwodu. W pozycji spoczynkowej (brak zapadki) styk jest rozwarty – odbiornik jest wyłączony.
