Programator analogowy dobowy 1-modułowy QT11, napęd kwarcowy | 412790 Legrand

Opis i Kluczowe Cechy

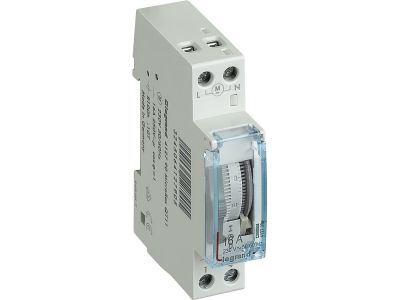

Programator analogowy dobowy Legrand MicroRex QT11 o numerze katalogowym 412790 to zaawansowane urządzenie sterujące, zaprojektowane z myślą o precyzyjnym zarządzaniu odbiornikami energii elektrycznej w cyklu 24-godzinnym. Urządzenie charakteryzuje się kompaktową budową o szerokości zaledwie jednego modułu (17,5 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Sercem urządzenia jest niezawodny napęd kwarcowy, który gwarantuje wysoką dokładność zegara na poziomie +/- 2,5 sekundy na dobę.

• Wysoka obciążalność: Jeden zestyk zwierny (NO) o prądzie znamionowym 16 A (przy cos φ = 1) umożliwia bezpośrednie sterowanie obwodami oświetleniowymi lub grzewczymi.
• Rezerwa pracy: Wbudowany akumulator zapewnia podtrzymanie pracy zegara do 100 godzin w przypadku zaniku napięcia zasilającego, co eliminuje konieczność ponownej konfiguracji po awarii sieci.
• Precyzja programowania: Minimalny krok czasowy oraz najkrótszy czas załączenia wynoszą 15 minut, co pozwala na elastyczne dopasowanie harmonogramu pracy urządzeń.
• Uniwersalne zasilanie: Urządzenie przystosowane jest do pracy w standardowych sieciach 230 V o częstotliwości 50/60 Hz.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Programator spełnia wymagania norm międzynarodowych IEC/EN 60730-1 oraz IEC/EN 60730-2-7, które definiują standardy dla automatycznych regulatorów elektrycznych do użytku domowego i podobnego. Dodatkowo, urządzenie posiada certyfikację VDE 0631 część 1 i 2-7, co potwierdza jego niezawodność i bezpieczeństwo użytkowania na wymagającym rynku europejskim.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej jakości wykonania, programator Legrand QT11 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Idealnie sprawdza się w:

• Sterowaniu systemami oświetlenia zewnętrznego, reklamowego oraz witryn sklepowych.
• Zarządzaniu pracą pomp w układach cyrkulacji CWU lub systemach nawadniania.
• Automatyzacji systemów wentylacji i klimatyzacji w budynkach biurowych.
• Optymalizacji zużycia energii poprzez czasowe wyłączanie zbędnych odbiorników w godzinach nocnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilające jest odłączone. Stopień ochrony IP20 sugeruje montaż wewnątrz obudów lub rozdzielnic chroniących przed bezpośrednim wpływem czynników atmosferycznych. Zakres temperatury pracy od -10°C do +55°C pozwala na stabilną pracę w większości warunków wewnątrzbudynkowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy programator zachowa ustawienia po przerwie w dostawie prądu?
Tak, dzięki napędowi kwarcowemu z rezerwą chodu wynoszącą 100 godzin, mechanizm zegarowy będzie kontynuował odliczanie czasu nawet podczas braku zasilania sieciowego.

2. Jaka jest minimalna jednostka czasu, którą można zaprogramować?
Najkrótszy czas załączenia oraz krok programowania na tarczy analogowej wynosi 15 minut.

3. Czy urządzenie zajmuje dużo miejsca w rozdzielnicy?
Nie, programator ma szerokość 17,5 mm, co odpowiada jednemu standardowemu modułowi, dzięki czemu jest niezwykle kompaktowy.
