Profile pionowe adaptacyjne Spacial SM 1800mm | NSYSMVR18 Schneider Electric

Opis i Kluczowe Cechy

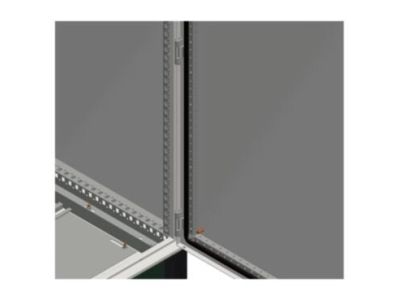

Profil pionowy adaptacyjny Spacial SM o wysokości 1800 mm (symbol NSYSMVR18) to uniwersalne akcesorium montażowe przeznaczone do szaf sterowniczych serii Spacial SM firmy Schneider Electric. Dzięki konstrukcji umożliwia elastyczne rozmieszczanie aparatury i prowadzenie przewodów, co przekłada się na wygodę instalacji i ergonomię wnętrza szafy.

• Wysokość 1800 mm: idealnie dopasowany do standardowych szaf Spacial SM o tej samej wysokości – zapewnia stabilne mocowanie bez potrzeby przycinania.
• Konstrukcja adaptacyjna: perforacja i rowki montażowe umożliwiają elastyczne rozmieszczanie prowadnic kablowych, korytek i listew zaciskowych.
• Wielozadaniowe zastosowanie: może służyć jako element nośny dla szyn DIN oraz wspornik do organizacji okablowania wewnątrz szafy.
• Kompatybilność z serią Spacial SM: pełna integracja z systemem – optymalne wymiary i punkty montażowe dla bezproblemowej instalacji.

Zgodność z Normami

Profil przeznaczony do montażu w szafach sterowniczych Spacial SM i zgodny z ogólnymi wymaganiami norm IEC/EN obowiązującymi dla konstrukcji wsporczych w rozdzielnicach. Posiada oznaczenie CE. Ze względu na charakter akcesorium montażowego nie podlega szczegółowym normom wyrobu, jednak jego parametry są dostosowane do standardów jakości Schneider Electric.

Zastosowanie

Profil adaptacyjny Spacial SM 1800 mm znajduje zastosowanie w rozdzielnicach i szafach sterowniczych przy organizacji wewnętrznego okablowania oraz montażu osprzętu modułowego. Umożliwia tworzenie elastycznych systemów prowadzenia przewodów i mocowania elementów bez konieczności wiercenia dodatkowych otworów.

• Jako prowadnica pionowa do układania wiązek kablowych w szafach o wysokości 1800 mm.
• Do mocowania szyn DIN (TH35) wraz z aparaturą modułową – wyłączniki, styczniki, przyciski.
• Jako wspornik dla listew zaciskowych i korytek kablowych w systemie Spacial SM.
• W automatyce budynkowej i przemysłowej do porządkowania okablowania zasilającego i sterowniczego.

Wskazówki Montażowe

Montaż profilu adaptacyjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w szafie. Profil mocuje się do ramy szafy Spacial SM za pomocą dostarczonych elementów montażowych (śruby / wkręty) z momentem dokręcania zgodnym z dokumentacją producenta. Należy upewnić się, że profil jest stabilnie osadzony i nie przeszkadza w zamykaniu drzwi szafy. Przekrój przewodów oraz sposób prowadzenia okablowania należy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową.

FAQ

• Czy profil nadaje się do szaf innych serii niż Spacial SM? Profil został zaprojektowany specjalnie dla systemu Spacial SM – jego wymiary i rozmieszczenie otworów są dedykowane do tej serii. W innych szafach może wymagać modyfikacji, co nie jest zalecane.
• Jaki jest stopień ochrony profilu? Sam profil nie posiada stopnia ochrony IP – jest elementem konstrukcyjnym montowanym wewnątrz szafy. Ochronę obwodów zapewnia szafa.
• Czy profil jest podświetlany? Nie, profil adaptacyjny nie zawiera elementów elektrycznych ani podświetlenia. Jest to wyłącznie element mechaniczny do montażu.
