Profile EDF GU3/ odstęp 125mm, ED403 | 2CPX042616R9999 ABB

Alternatywny kod produktu: 2CPX042616R9999

Opis i Kluczowe Cechy

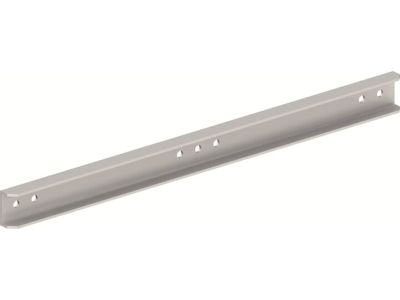

Profile EDF GU3 (symbol 2CPX042616R9999) to szyny montażowe dedykowane do budowy i modernizacji rozdzielnic oraz szaf sterowniczych. Charakteryzują się odstępem 125 mm pomiędzy punktami mocowania, co zapewnia kompatybilność z szeroką gamą aparatury modułowej i osprzętu elektrycznego. Profil GU3 jest standardowym rozwiązaniem w branży elektrotechnicznej, umożliwiającym szybki i uporządkowany montaż modułów.

• Odstęp 125 mm: Umożliwia montaż aparatury o standardowych szerokościach modułowych (np. 17,5 mm, 22,5 mm), zgodnych z normami DIN.
• Stal konstrukcyjna: Wysoka wytrzymałość mechaniczna i stabilność konstrukcji – gwarancja długotrwałej eksploatacji nawet w trudnych warunkach środowiskowych.
• Powłoka antykorozyjna: Zabezpieczenie przed rdzą i korozją, co przedłuża żywotność profilu w wilgotnych lub zapylonych pomieszczeniach.
• Uniwersalność zastosowania: Kompatybilność z aparaturą modułową (wyłączniki, styczniki, zabezpieczenia) oraz osprzętem dodatkowym (pasy, etykiety, prowadnice).
• Łatwy montaż: Profile wyposażone w otwory montażowe o ustandaryzowanym rozstawie, umożliwiające szybkie mocowanie do szkieletu rozdzielnicy lub płyty montażowej.

Zgodność z Normami

Profile EDF GU3 spełniają wymagania norm europejskich dotyczących konstrukcji rozdzielnic i szaf sterowniczych. Zgodne z normami DIN, IEC oraz EN 60439-1, co gwarantuje bezpieczeństwo i niezawodność montowanych instalacji.

Zastosowanie

Profile EDF GU3 z odstępem 125 mm znajdują zastosowanie w szerokim zakresie prac instalacyjnych i modernizacyjnych w energetyce, budownictwie oraz przemyśle.

• Budowa nowych rozdzielnic i szaf sterowniczych – jako podstawa do montażu aparatury modułowej.
• Modernizacja istniejących instalacji – wymiana starych profili na nowe, co pozwala na aktualizację wyposażenia zgodnie z obowiązującymi normami.
• Montaż aparatury rozdzielczej w pomieszczeniach technicznych – zapewnia uporządkowanie i dostęp do modułów podczas konserwacji.
• Stosowanie w szafach teleinformatycznych i sterowniczych – gdzie wymagana jest sztywna konstrukcja nośna.

Wskazówki Montażowe

Montaż profili powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Profile mocuje się do szkieletu rozdzielnicy lub płyty montażowej za pomocą dedykowanych wkrętów lub nitów, dobierając ich ilość i rozstaw zgodnie z dokumentacją techniczną. Ważne jest zachowanie równoległości profili względem siebie oraz prostopadłości do płyty montażowej. Po zamontowaniu profili sprawdzić stabilność konstrukcji – nie powinny występować luzy ani odkształcenia. Aparaturę modułową należy montować zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy izolacyjne.

FAQ

• Jaki jest zalecany rozstaw otworów montażowych? Otwory montażowe w profilach EDF GU3 są rozmieszczone co 25 mm, co umożliwia precyzyjne dopasowanie aparatury o standardowych szerokościach modułowych (np. 17,5 mm, 22,5 mm).
• Czy profile nadają się do montażu w szafach zewnętrznych? Tak, dzięki powłoce antykorozyjnej profile mogą być stosowane w szafach umieszczonych na zewnątrz, pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem czynników atmosferycznych (np. dach, obudowa).
• Jakie narzędzia są potrzebne do montażu profili? Do montażu wymagane są: wiertarka, wkrętarka, poziomica, wkręty lub nity montażowe o odpowiednim rozmiarze oraz klucz dynamometryczny do kontroli momentu dokręcania.
