Profil szerokość F, ZW250 | 2CPX060350R9999 ABB

Alternatywny kod produktu: 2CPX060350R9999

Opis i Kluczowe Cechy

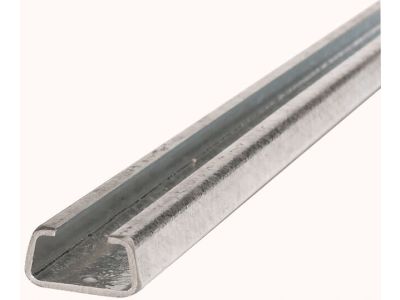

Profil szerokości F ZW250 (symbol 2CPX060350R9999) to szyna nośna dedykowana do montażu aparatury modułowej w szafach sterowniczych i rozdzielnicach. Wykonana z wysokiej jakości stali ocynkowanej, charakteryzuje się wytrzymałością mechaniczną i odpornością na korozję. Szerokość profilu F wynosi 35 mm, co zapewnia kompatybilność z większością standardowych uchwytów i aparatów elektrycznych.

• Szerokość profilu F – 35 mm: Kompatybilny z większością aparatów modułowych (18 mm, 1 TE) i uchwytów montażowych stosowanych w szafach sterowniczych.
• Stal ocynkowana: Wysoka odporność na korozję i trwałość – idealne rozwiązanie do instalacji w warunkach przemysłowych i wilgotnych.
• Uniwersalność zastosowania: Przeznaczony do montażu aparatury modułowej, osprzętu elektrycznego oraz akcesoriów w standardowych szafach 19" i 23".
• Wysoka nośność: Zapewnia stabilne mocowanie aparatów o znacznej masie bez odkształceń profilu.
• Łatwy montaż: Wyposażone w standardowe otwory montażowe do szybkiego mocowania za pomocą wkrętów lub zatrzasków.

Zgodność z Normami

Profil spełnia wymagania norm europejskich dla szyn montażowych stosowanych w szafach sterowniczych, w tym normy DIN EN 50022 i DIN 43880. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Profil szerokości F ZW250 znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i energetyce.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki) w szafach sterowniczych 19" i 23".
• Mocowanie osprzętu elektrycznego (zasilaczy, modułów sterujących, sterowników PLC) w rozdzielnicach.
• Stosowanie jako szyna nośna w szafach dystrybucyjnych i skrzynkach połączeniowych.
• Wykorzystanie w konstrukcjach nośnych do montażu dodatkowych akcesoriów (organizery kabli, listwy grzebieniowe).

Wskazówki Montażowe

Montaż profilu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Profil mocować do konstrukcji szafy za pomocą wkrętów M5/M6 lub systemu zatrzaskowego – należy zapewnić równomierne rozłożenie obciążenia. Podczas montażu aparatury upewnić się, że profil jest odpowiednio wypoziomowany, aby uniknąć naprężeń mechanicznych. W przypadku montażu cięższych urządzeń zaleca się stosowanie dodatkowych wsporników lub szyn wzmacniających. Odległość między punktami mocowania nie powinna przekraczać 500 mm.

FAQ

• Jaka jest maksymalna nośność profilu ZW250? Profil wykonany ze stali ocynkowanej o grubości 1,5 mm zapewnia nośność do 10 kg na punkt mocowania przy zachowaniu odpowiednich odstępów między punktami.
• Czy profil jest kompatybilny z szynami TH35? Profil szerokości F (35 mm) jest kompatybilny z większością aparatów modułowych projektowanych dla standardowych szyn TH35.
• Czy profil nadaje się do instalacji zewnętrznych? Profil wykonany ze stali ocynkowanej nadaje się do stosowania w suchych pomieszczeniach wewnętrznych i warunkach przemysłowych. Do instalacji zewnętrznych zalecana jest wersja ze stali nierdzewnej lub dodatkową powłoką antykorozyjną.
