Profil poziomy dla obciążeń do 30kg., XVTL-HP/L-4 | 115145 Eaton

Opis i Kluczowe Cechy

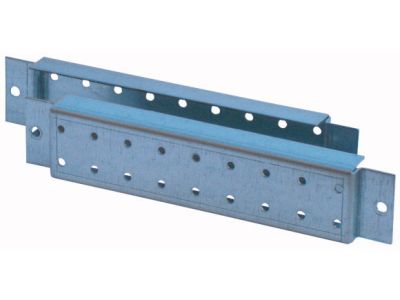

Profil poziomy XVTL-HP/L-4 o numerze katalogowym 115145 to wysokiej klasy komponent konstrukcyjny zaprojektowany przez firmę EATON, dedykowany do zaawansowanych systemów rozdzielnic niskiego napięcia typu XVTL. Produkt ten został opracowany z myślą o zapewnieniu maksymalnej sztywności i stabilności wewnątrz obudów pracujących w wymagających środowiskach przemysłowych, gdzie prądy znamionowe mogą osiągać wartości do 2500A. Profil charakteryzuje się dopuszczalnym obciążeniem statycznym wynoszącym 30 kg, co pozwala na bezpieczny montaż aparatury modułowej, koryt kablowych oraz innych ciężkich podzespołów elektrotechnicznych.

• Wysoka nośność: Konstrukcja profilu pozwala na przenoszenie obciążeń do 30 kg bez ryzyka odkształceń mechanicznych.
• Kompatybilność systemowa: Pełna integracja z systemem rozdzielnic do zabudowy szeregowej XVTL.
• Trwałość materiałowa: Wykonanie z materiałów odpornych na naprężenia mechaniczne występujące w rozdzielnicach o wysokim prądzie znamionowym do 2500A.
• Precyzja wykonania: Typ XVTL-HP/L-4 gwarantuje idealne dopasowanie do ramy rozdzielnicy, co przyspiesza proces prefabrykacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Jako element składowy systemu XVTL, profil wspiera zachowanie ciągłości elektrycznej oraz stabilności konstrukcyjnej wymaganej przez normę PN-EN 61439, która definiuje wymagania dla rozdzielnic i sterownic niskiego napięcia. Dzięki zastosowaniu oryginalnych akcesoriów EATON, prefabrykator ma pewność zachowania deklarowanych parametrów wytrzymałościowych całego zestawu rozdzielczego.

Zastosowanie

Profil poziomy XVTL-HP/L-4 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezbędnym elementem w przypadku:

• Budowy rozdzielnic głównych i oddziałowych w obiektach przemysłowych o dużym zapotrzebowaniu na moc.
• Montażu ciężkiej aparatury łączeniowej oraz szynoprzewodów wewnątrz szaf XVTL.
• Tworzenia stabilnych platform montażowych dla transformatorów pomocniczych lub zasilaczy UPS wewnątrz obudowy.
• Organizacji przestrzeni kablowej w rozdzielnicach o prądzie znamionowym do 2500A, gdzie wymagane jest pewne mocowanie wsporników.

Wskazówki Montażowe

Instalacja profilu XVTL-HP/L-4 powinna odbywać się przy użyciu dedykowanych elementów mocujących dostarczanych w systemie XVTL. Podczas montażu należy zwrócić szczególną uwagę na:

• Pozycjonowanie: Profil należy umieścić poziomo między pionowymi profilami ramy, dbając o zachowanie kątów prostych, co ułatwi późniejszy montaż osłon i aparatów.
• Moment dokręcania: Wszystkie połączenia śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić stabilność konstrukcji przy pełnym obciążeniu 30 kg.
• Rozkład masy: Zaleca się równomierne rozłożenie ciężaru aparatury na całej długości profilu, aby uniknąć punktowych przeciążeń.
• Bezpieczeństwo: Montaż powinien być wykonywany w stanie beznapięciowym przez wykwalifikowany personel techniczny.

FAQ

1. Czy profil XVTL-HP/L-4 można stosować w innych szafach niż seria XVTL?
Profil jest dedykowany i zoptymalizowany pod kątem geometrii oraz systemu otworowania rozdzielnic serii XVTL marki EATON. Użycie w innych systemach może wymagać modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji konstrukcyjnej.

2. Jaka jest maksymalna waga aparatury, którą mogę zamontować na tym profilu?
Maksymalne dopuszczalne obciążenie dla profilu XVTL-HP/L-4 wynosi 30 kg. Przekroczenie tej wartości może prowadzić do trwałego odkształcenia elementu.

3. Czy profil jest odporny na korozję?
Tak, profile EATON XVTL są standardowo zabezpieczone antykorozyjnie, co pozwala na ich długotrwałą eksploatację w warunkach przemysłowych wewnątrz budynków.
