Profil podwójny DIN 2000mm perforowana, Spacial | NSYDPR200D Schneider Electric

Opis i Kluczowe Cechy

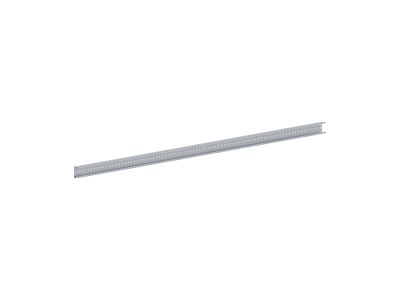

Profil podwójny DIN 2000 mm perforowana Spacial (symbol NSYDPR200D) to element montażowy przeznaczony do budowy rozdzielnic i szaf sterowniczych. Dzięki podwójnej szynie DIN oferuje dwukrotnie większą powierzchnię montażową w porównaniu do standardowego profilu, co pozwala na instalację dwóch rzędów aparatów modułowych obok siebie. Długość 2000 mm umożliwia pokrycie dużych odcinków bez konieczności łączenia krótkich profili, a perforowana konstrukcja ułatwia prowadzenie i mocowanie przewodów, poprawiając organizację okablowania.

• Podwójna szyna DIN: dwukrotnie większa przestrzeń montażowa – możliwość instalacji dwóch rzędów aparatów modułowych w jednym profilu, co oszczędza miejsce w szafie.
• Długość 2000 mm: odpowiednia do dużych rozdzielnic – minimalizuje konieczność łączenia krótszych odcinków, zapewniając ciągłość montażu.
• Perforowana konstrukcja: ułatwia mocowanie przewodów, opasek kablowych i akcesoriów, poprawiając ergonomię okablowania i skracając czas instalacji.
• Zgodność z systemem DIN: kompatybilność z szeroką gamą aparatury modułowej (styczniki, wyłączniki, przyciski, przekaźniki) montowanej na szynie TH35.
• Przeznaczony do systemu Spacial: optymalne dopasowanie do rozdzielnic i szaf serii Spacial, zapewniające spójność konstrukcyjną i łatwy montaż.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami DIN dotyczącymi profili montażowych do aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności mechanicznej.

Zastosowanie

Profil podwójny DIN Spacial znajduje zastosowanie wszędzie tam, gdzie wymagana jest wydajna i uporządkowana instalacja aparatury modułowej. Sprawdza się zarówno w profesjonalnych rozdzielnicach, jak i w szafach sterowniczych w przemyśle i automatyce budynkowej.

• Montaż dwóch rzędów styczników, wyłączników nadprądowych, przycisków i przekaźników w jednej szafie – oszczędność miejsca i lepsze wykorzystanie przestrzeni.
• Budowa nowoczesnych rozdzielnic w systemie Spacial – idealne dopasowanie do szaf tej serii.
• Organizacja okablowania w szafach sterowniczych – perforacje ułatwiają prowadzenie przewodów i mocowanie akcesoriów montażowych.
• Modernizacja istniejących instalacji – zastąpienie pojedynczej szyny DIN profilem podwójnym w celu zwiększenia liczby modułów bez zmiany szafy.

Wskazówki Montażowe

Montaż profilu powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy lub szafie. Profil mocuje się do tylnej płyty szafy za pomocą śrub i nakrętek, dobranych do grubości materiału i obciążenia. Przekrój przewodów uziemiających oraz ochrona przeciwporażeniowa muszą być dobrane zgodnie z obowiązującymi normami. W przypadku wątpliwości co do sposobu montażu należy skonsultować się z dokumentacją techniczną producenta lub uprawnionym instalatorem.

FAQ

• Czy profil podwójny DIN można ciąć na wymiar? Produkt dostarczany jest w standardowej długości 2000 mm. Producent nie podaje informacji o możliwości przycinania – zalecamy montaż w oryginalnej długości, aby zachować integralność mechaniczną i nośność. W przypadku potrzeby krótszych odcinków warto rozważyć zakup odpowiedniej liczby profili.
• Jaka szerokość ma podwójna szyna DIN? Profil jest przystosowany do montażu aparatów modułowych na standardowej szynie TH35 (szerokość 35 mm). Podwójna konstrukcja oznacza dwa równoległe rowki, każdy o szerokości 35 mm, co pozwala na instalację dwóch rzędów urządzeń obok siebie.
• Jaki jest stopień ochrony profilu? Profil jest elementem konstrukcyjnym rozdzielnicy, nie posiada samodzielnego stopnia ochrony IP. Ochrona przed pyłem i wilgocią zależy od obudowy (szafy), w której profil jest zamontowany. Należy dobrać szafę odpowiednią do warunków środowiskowych.
