Profil pionowy nośny 450mm dla obudów poliestrowych, Orion+ system C | FL460A Hager

Opis i Kluczowe Cechy

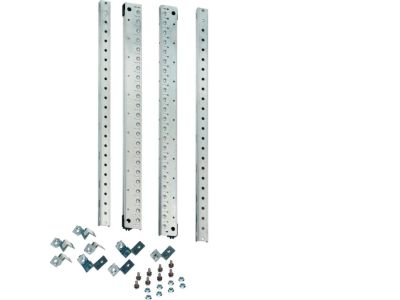

Profil pionowy nośny FL460A (długość 450 mm) to element konstrukcyjny przeznaczony do obudów poliestrowych Orion+ w systemie C. Umożliwia stabilny montaż szyn TH35, płyt montażowych oraz różnego rodzaju aparatury modułowej, zapewniając elastyczną aranżację wnętrza rozdzielnicy.

• Długość 450 mm: dopasowana do standardowych wysokości obudów poliestrowych Orion+ system C, umożliwia efektywne wykorzystanie przestrzeni montażowej.
• System Orion+ C: dedykowany profil gwarantuje kompatybilność z obudowami poliestrowymi tej serii, co przyspiesza instalację i eliminuje konieczność obróbki mechanicznej.
• Wielofunkcyjność montażowa: pozwala na instalację szyn TH35, płyt montażowych oraz bezpośrednie mocowanie aparatury, co zwiększa możliwości konfiguracji rozdzielnicy.
• Wytrzymała konstrukcja: profil wykonany z materiałów odpornych na obciążenia mechaniczne, zapewnia trwałe podparcie dla zamontowanych komponentów.
• Łatwa integracja: montuje się w dedykowanych uchwytach obudowy bez konieczności dodatkowych akcesoriów, co skraca czas prac instalacyjnych.

Zgodność z Normami

Profil FL460A jest elementem konstrukcyjnym przeznaczonym do zastosowań w rozdzielnicach i obudowach elektrycznych. Produkt spełnia wymagania europejskich norm dotyczących wytrzymałości mechanicznej oraz kompatybilności z systemami szyn DIN (TH35). Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Profil nośny FL460A znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna i stabilna konstrukcja nośna w obudowach poliestrowych Orion+ system C. Umożliwia tworzenie rozbudowanych układów aparatury modułowej i sterowniczej.

• Montaż szyn TH35 do instalacji wyłączników, styczników, rozłączników, przycisków i przełączników w rozdzielnicach poliestrowych.
• Mocowanie płyt montażowych do zabudowy przekaźników, zasilaczy, sterowników PLC i innych komponentów.
• Tworzenie dodatkowych poziomów montażowych w obudowach Orion+ system C, optymalizując wykorzystanie dostępnej przestrzeni.
• Wsparcie dla dedykowanych akcesoriów systemu Orion+ (osłony, maskownice, listwy zaciskowe) – profil jest integralną częścią konstrukcji rozdzielnicy.

Wskazówki Montażowe

Montaż profilu FL460A powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Profil mocuje się w dedykowanych uchwytach wewnątrz obudowy poliestrowej Orion+ system C zgodnie z instrukcją producenta. Przy montażu szyn TH35 i płyt należy stosować odpowiednie wkręty i moment dokręcania podany w dokumentacji technicznej. Przekroje przewodów ochronnych i roboczych dobierać do prądu znamionowego instalacji. Przed rozpoczęciem prac upewnić się, że obudowa jest stabilnie zamocowana.

FAQ

• Czy profil FL460A nadaje się do obudów innych producentów? Profil jest dedykowany do obudów poliestrowych Orion+ system C. W innych obudowach może wymagać modyfikacji – przed zakupem zalecamy weryfikację wymiarów i systemu mocowania.
• Jaką maksymalną liczbę szyn TH35 można zamontować na jednym profilu? Liczba szyn zależy od ich długości i rozmieszczenia otworów montażowych. Standardowo profil 450 mm umożliwia zamocowanie 2 szyn o długości 225 mm każda lub jednej szyny pełnej 450 mm – szczegóły w dokumentacji technicznej obudowy.
• Czy profil można skrócić na wymiar? Profil jest elementem stalowym lub poliestrowym (w zależności od wersji) i nie jest przewidziany do przycinania przez instalatora – ewentualne skracanie może osłabić konstrukcję. Należy dobierać długość profilu do konkretnej obudowy.
