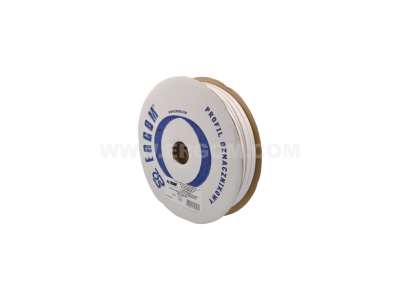

Profil owalny do nadruku DPF 5,2/60, biały | E04ZP-04020400500 Ergom

Alternatywny kod produktu: DPF 5.2/60 WT

Opis i Kluczowe Cechy

Profil oznacznikowy owalny DPF 5,2/60 w kolorze białym (symbol E04ZP-04020400500) to akcesorium przeznaczone do identyfikacji przewodów w instalacjach elektrycznych. Wykonany z PCV, cechuje się trwałością i odpornością na warunki panujące wewnątrz rozdzielnic. Wymiary 5,2/60 mm (średnica/długość) umożliwiają łatwe dopasowanie do standardowych przewodów i nośników DMC.

• Materiał PCV: trwały i elastyczny, odporny na uszkodzenia mechaniczne oraz działanie typowych czynników chemicznych w środowisku elektrycznym.
• Kształt owalny: ułatwia czytelny nadruk (np. numeracji lub symboli) oraz pewne osadzenie na przewodzie.
• Wymiar 5,2/60 mm: pasuje do przewodów o średnicy do ok. 5 mm oraz do standardowych nośników DMC, zapewniając stabilne mocowanie.
• Kolor biały: wysoki kontrast dla nadruku, co poprawia widoczność oznaczeń w szafach i rozdzielnicach.
• Kompatybilność z nośnikami DMC: możliwość stosowania z dedykowanymi systemami do etykietowania przewodów (np. oznaczniki kablowe).

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami europejskimi (certyfikat CE) oraz standardami DIN dotyczącymi akcesoriów do oznakowania instalacji elektrycznych. Nie dotyczy go specyficzna norma dla aparatury łączeniowej.

Zastosowanie

Profil oznacznikowy przeznaczony jest do trwałego i czytelnego oznaczania przewodów w instalacjach elektrycznych i automatyce. Umożliwia szybką identyfikację obwodów podczas montażu, serwisu i modernizacji.

• Oznaczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Identyfikacja kabli w szafach sterowniczych i automatyce przemysłowej.
• Etykietowanie przewodów w systemach sygnalizacji i sterowania (np. w pętlach do styczników, przekaźników, PLC).
• Uzupełnienie oznaczników DMC w instalacjach budynkowych – nowych i modernizowanych.

Wskazówki Montażowe

Montaż profilu oznacznikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu, na którym będzie montowany oznacznik. Profil nakłada się na przewód przed zaciśnięciem końcówki lub przy użyciu dedykowanych nośników DMC. Należy stosować się do zaleceń producenta dotyczących narzędzi do zaciskania oraz siły docisku, aby uniknąć uszkodzenia izolacji przewodu.

FAQ

• Czy profil można nadrukować? Tak, produkt przeznaczony jest do nadruku termotransferowego lub druku atramentowego. Zaleca się stosowanie farb/tuszów odpornych na ścieranie i działanie temperatur występujących w rozdzielnicach.
• Jaki jest stopień ochrony IP profilu? Profil oznacznikowy nie posiada określonego stopnia ochrony IP, ponieważ jest elementem pasywnym do oznakowania przewodów montowanym wewnątrz rozdzielnic lub szaf. Jego ochrona zależy od obudowy, w której jest zainstalowany.
• Czy profil jest odporny na temperaturę? Materiał PCV stosowany w tym produkcie wytrzymuje typowe temperatury pracy występujące wewnątrz rozdzielnic (od -25°C do +70°C). Dokładne wartości temperaturowe należy sprawdzić w karcie katalogowej producenta – brak danych w niniejszym opisie.
