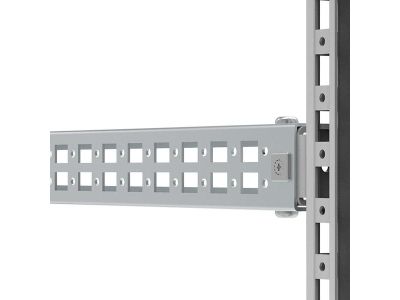

Profil montażowy, 800 mm do zabudowy w szafie MCS o szerokości 800mm (kpl-4szt) CLPF800 | CLPF800 Hoffman (Eldon)

Opis i Kluczowe Cechy

Profil montażowy CLPF800 to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnych systemów obudów stojących serii MCS o szerokości 800 mm. Wykonany z wysokiej jakości stali ocynkowanej, profil o przekroju 40x20 mm charakteryzuje się wyjątkową sztywnością oraz odpornością na korozję, co jest kluczowe w wymagających środowiskach przemysłowych. Unikalna konstrukcja zatrzaskowa pozwala na błyskawiczną instalację bez konieczności stosowania skomplikowanych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic.

• Wielokierunkowy montaż: Specjalna perforacja umożliwia mocowanie profilu w różnych płaszczyznach, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szafy.
• Podwójna perforacja: Wyposażenie profilu w dwa rzędy otworów przystosowanych do nakrętek klatkowych oraz wkrętów samogwintujących gwarantuje kompatybilność z szeroką gamą akcesoriów montażowych.
• Kompatybilność systemowa: Pełna integracja z profilami typu CLPK oraz VB, a po obróceniu i zastosowaniu nakrętki nasuwanej, profil przejmuje funkcjonalność standardowego profilu CP20/40.
• Zestaw kompletny: Opakowanie zawiera 4 sztuki profili wraz z dedykowanymi zatrzaskami montażowymi, co stanowi kompletny system do jednej sekcji szafy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektro-technicznej. Wykorzystanie stali ocynkowanej zapewnia zgodność z normami dotyczącymi ochrony antykorozyjnej wewnątrz budynków. Konstrukcja wspiera zachowanie ciągłości elektrycznej obudowy, co jest niezbędne do spełnienia wymagań normy PN-EN 61439 dotyczącej rozdzielnic i sterownic niskiego napięcia w zakresie ochrony przed porażeniem oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Profile CLPF800 znajdują szerokie zastosowanie w budowie zaawansowanych systemów sterowania i rozdziału energii. Są idealnym rozwiązaniem do:

• Montażu aparatury modułowej i komponentów automatyki wymagających precyzyjnej regulacji głębokości.
• Tworzenia dodatkowych płaszczyzn montażowych dla korytek kablowych i wiązek przewodów.
• Instalacji ciężkich podzespołów dzięki stabilnej konstrukcji o profilu 40x20 mm.
• Rozbudowy szaf wolnostojących Hoffman (Eldon) serii MCS o szerokości 800 mm, zapewniając sztywność strukturalną całej zabudowy.

Wskazówki Montażowe

Instalacja profili CLPF800 powinna odbywać się równolegle do profili ramy obudowy. Dzięki systemowi zatrzaskowemu, profil można osadzić w wybranym miejscu ramy, a następnie zabezpieczyć go zgodnie z wymaganiami obciążeniowymi. W przypadku montażu urządzeń wymagających płynnej regulacji głębokości, zaleca się obrócenie profilu i wykorzystanie nakrętek nasuwanych. Przy montażu kilku profili obok siebie, należy zachować odstęp umożliwiający swobodny dostęp do otworów montażowych. Zaleca się stosowanie oryginalnych wkrętów samogwintujących Hoffman dla zapewnienia maksymalnej siły trzymania.

FAQ

• Czy profile CLPF800 pasują do szaf innych producentów? Profile są optymalizowane pod system ramowy szaf Hoffman (dawniej Eldon) serii MCS. Ich montaż w szafach innych marek może wymagać dodatkowych adapterów lub nie być możliwy ze względu na specyficzny system zatrzaskowy.
• Z jakiego materiału wykonane są profile? Profile wykonane są z wytrzymałej stali ocynkowanej, co zapewnia im długowieczność i doskonałe przewodnictwo elektryczne (uziemienie).
• Ile profili znajduje się w jednym opakowaniu? Produkt sprzedawany jest jako komplet zawierający 4 sztuki profili wraz z niezbędnymi elementami zatrzaskowymi.
• Czy profil CLPF800 może zastąpić profil CP20/40? Tak, po odpowiednim obróceniu i zastosowaniu nakrętki nasuwanej, profil CLPF800 przejmuje funkcjonalność profilu CP20/40, umożliwiając regulację głębokości montażu.
