Profil montażowy 40x40x2200 | 34220 EL-SUN

Opis i Kluczowe Cechy

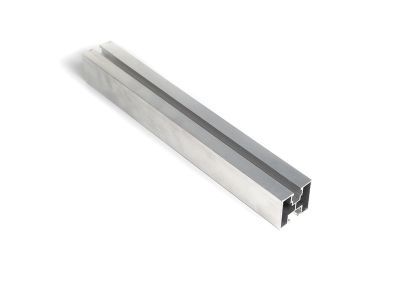

Profil montażowy o wymiarach przekroju poprzecznego 40 mm na 40 mm oraz długości całkowitej 2200 mm to profesjonalny element konstrukcyjny, stanowiący fundament dla zaawansowanych systemów fotowoltaicznych oraz konstrukcji inżynieryjnych. Wykonanie z wysokiej jakości stopu aluminium zapewnia doskonałą odporność na korozyjne działanie czynników atmosferycznych, co jest kluczowe w instalacjach zewnętrznych narażonych na zmienne warunki pogodowe. Przekrój znamionowy 40x40 mm gwarantuje wysoką sztywność skrętną oraz odporność na ugięcia pod wpływem obciążenia śniegiem i wiatrem. Profil został zaprojektowany z myślą o optymalizacji czasu pracy instalatora – posiada specjalne kanały montażowe: górny, dedykowany do wpustów przesuwnych i klem mocujących moduły, oraz dolny, umożliwiający stabilne połączenie z uchwytami dachowymi lub śrubami dwugwintowymi za pomocą śrub młoteczkowych M10.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami techniczno-budowlanymi, co zapewnia bezpieczeństwo użytkowania w długofalowej perspektywie. Materiał wykorzystany do produkcji profilu odpowiada standardom jakościowym dla stopów aluminium stosowanych w konstrukcjach nośnych, co potwierdza jego przydatność do montażu systemów generujących energię odnawialną. Precyzja wykonania wymiarowego mieści się w rygorystycznych tolerancjach, co eliminuje problemy z dopasowaniem elementów złącznych różnych producentów.

Zastosowanie

Głównym obszarem zastosowania profilu montażowego EL-SUN 40x40x2200 są systemy wsporcze dla modułów fotowoltaicznych montowanych na dachach skośnych, płaskich oraz konstrukcjach wolnostojących. Dzięki swojej uniwersalności, profil znajduje również szerokie zastosowanie w branży automatyki przemysłowej jako element ram maszyn, stanowisk roboczych oraz regałów magazynowych o podwyższonej wytrzymałości. Długość 2200 mm pozwala na efektywne rozmieszczenie dwóch standardowych paneli fotowoltaicznych w orientacji pionowej, minimalizując ilość odpadów materiałowych podczas montażu.

Wskazówki Montażowe

Podczas instalacji profilu należy zwrócić szczególną uwagę na zachowanie odpowiednich odstępów między punktami podparcia, zgodnie z projektem obciążeniowym danej instalacji. Do łączenia profili w dłuższe ciągi zaleca się stosowanie dedykowanych łączników aluminiowych, które zapewniają ciągłość strukturalną i mechaniczną. Wszystkie połączenia śrubowe powinny być realizowane przy użyciu elementów złącznych ze stali nierdzewnej klasy A2, aby zapobiec powstawaniu ogniw galwanicznych i korozji stykowej. Zalecany moment dokręcania śrub młoteczkowych M10 wynosi zazwyczaj od 20 do 25 Nm, co gwarantuje stabilność bez ryzyka odkształcenia ścianek profilu.

FAQ

• Czy profil można docinać na dowolny wymiar? Tak, profil aluminiowy można precyzyjnie docinać przy użyciu piły ukośnicy z tarczą do metali miękkich, co pozwala na idealne dopasowanie do krawędzi dachu.
• Jakie śruby pasują do dolnego kanału montażowego? Dolny kanał jest przystosowany do współpracy ze śrubami młoteczkowymi typu T (np. M10x20 lub M10x25), które blokują się wewnątrz profilu po obrocie o 90 stopni.
• Czy profil wymaga dodatkowego zabezpieczenia antykorozyjnego? Nie, aluminium naturalnie wytwarza warstwę pasywną tlenków, która chroni metal przed korozją, jednak w środowiskach o bardzo wysokim zasoleniu zaleca się stosowanie profili anodowanych.
