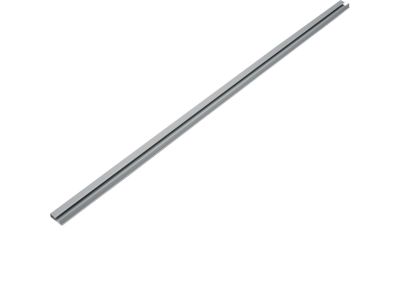

Profil izolacyjny szyn zbiorczych 12x10mm 1000mm | S941M Hager

Opis i Kluczowe Cechy

Profil izolacyjny szyn zbiorczych oznaczony symbolem S941M przeznaczony jest do bezpiecznego odseparowania przewodzących elementów w rozdzielnicach i szafach sterowniczych. Jego wymiary 12×10 mm oraz długość 1000 mm gwarantują uniwersalne dopasowanie do standardowych szyn zbiorczych oraz prosty montaż na dłuższych odcinkach.

• Wymiary 12×10 mm: idealne dopasowanie do szyn zbiorczych o standardowym przekroju, zapewnia szczelne i trwałe izolowanie.
• Długość 1000 mm: umożliwia pokrycie całego odcinka szyny bez konieczności łączenia profili, co skraca czas montażu i eliminuje potencjalne miejsca osłabienia izolacji.
• Materiał izolacyjny: wykonany z tworzywa o dobrych właściwościach dielektrycznych, skutecznie zapobiega zwarciom i chroni przed przypadkowym dotknięciem części pod napięciem.
• Łatwość obróbki: profil można ciąć na wymagany wymiar przy użyciu standardowych narzędzi, co pozwala dostosować go do indywidualnych potrzeb instalacji.

Zgodność z Normami

Profil izolacyjny S941M jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z wymaganiami norm serii IEC/EN 61439 (rozdzielnice) oraz IEC/EN 60947 (aparatura łączeniowa).

Zastosowanie

Profil izolacyjny szyn zbiorczych znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz systemach rozdziału energii. Stosuje się go tam, gdzie wymagane jest bezpieczne odseparowanie szyn miedzianych lub aluminiowych.

• Izolacja szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych i komercyjnych.
• Separacja faz oraz ochrona przed przypadkowym zwarciem w szafach sterowniczych i rozdzielczych.
• Stosowanie w systemach rozdzielczych w energetyce, automatyce budynkowej oraz instalacjach przemysłowych.
• Wymiana zużytych lub uszkodzonych profili izolacyjnych w istniejących rozdzielnicach.

Wskazówki Montażowe

Montaż profilu izolacyjnego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Profil zakłada się na szynę zbiorczą ręcznie, ewentualnie delikatnie wciskając. W razie potrzeby można go przyciąć na wymiar ostrym nożem lub piłką do tworzyw sztucznych. Należy sprawdzić, czy po montażu profil szczelnie przylega do szyny na całej długości i nie ma luzów.

FAQ

• Jakie są wymiary profilu izolacyjnego S941M? Profil ma wymiary przekroju 12 × 10 mm i długość 1000 mm. Przeznaczony jest do szyn zbiorczych o tych samych wymiarach.
• Czy profil można przycinać na indywidualny wymiar? Tak, profil można ciąć standardowymi narzędziami (np. nożem lub piłą) do żądanej długości. Należy zwrócić uwagę, aby nacięcie było równe i nie uszkodziło izolacji.
• Czy profil jest odporny na działanie podwyższonej temperatury? Producent nie podaje konkretnych wartości temperatur granicznych. Standardowe materiały izolacyjne stosowane w rozdzielnicach zachowują właściwości w typowym zakresie pracy (np. do 70–90°C). Profil powinien być używany w warunkach suchych, wewnątrz rozdzielnic.
