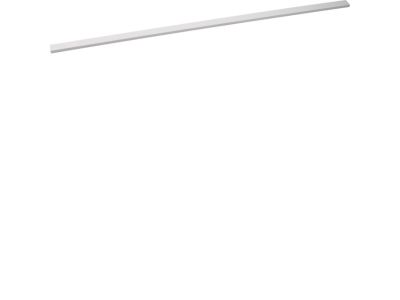

Profil izolacyjny 30x10 do wsparcia szyn Cu długość 1000mm | UZ10GFR Hager

Opis i Kluczowe Cechy

Profil izolacyjny o symbolu UZ10GFR o wymiarach 30x10 mm i długości 1000 mm przeznaczony jest do wsparcia szyn miedzianych w systemie szaf Univers. Wykonany z materiału izolacyjnego zapewnia bezpieczne odseparowanie przewodów i zwiększa trwałość konstrukcji rozdzielnic dystrybucyjnych oraz szaf licznikowych.

• Wymiary 30x10 mm: Kompaktowy przekrój umożliwia łatwe mocowanie i dopasowanie do standardowych szyn Cu bez nadmiernego zajmowania przestrzeni w szafie.
• Długość 1000 mm: Odpowiednia do typowych sekcji rozdzielnic, redukuje konieczność łączenia wielu elementów i przyspiesza montaż.
• Materiał izolacyjny: Skutecznie izoluje szyny miedziane od obudowy, zapobiegając zwarciom i zwiększając bezpieczeństwo użytkowania instalacji.
• Przeznaczony do systemu Univers: Gwarantowana kompatybilność z szafami dystrybucyjnymi i licznikowymi tej serii, co upraszcza projektowanie i dobór akcesoriów.
• Wsparcie dla szyn Cu: Stabilizuje położenie szyn prądowych, zmniejszając ryzyko ich wyginania pod wpływem sił elektrodynamicznych lub drgań podczas pracy.

Zgodność z Normami

Profil izolacyjny UZ10GFR został zaprojektowany zgodnie z ogólnymi wymaganiami dla akcesoriów rozdzielnic niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach spełniających europejskie standardy bezpieczeństwa. Ze względu na charakter produktu (element izolacyjny) nie są wymagane szczegółowe certyfikacje dla konkretnych norm komponentów – jego poprawność działania potwierdza kompatybilność z systemem szaf Univers.

Zastosowanie

Profil izolacyjny stosuje się przede wszystkim w rozdzielnicach dystrybucyjnych i szafach licznikowych, gdzie niezbędne jest mechaniczne wsparcie i izolacja szyn miedzianych. Typowe scenariusze użycia obejmują:

• Montaż w rozdzielnicach głównych i podrozdzielnicach – utrzymanie szyn zbiorczych w prawidłowej pozycji.
• W szafach licznikowych – separacja przewodów odpływowych i zabezpieczenie przed przypadkowym kontaktem.
• Hydroforownie, kotłownie, instalacje przemysłowe – wszędzie tam, gdzie występują zestyki szyn Cu wymagające stabilnego podparcia.
• Modernizacja istniejących rozdzielnic – łatwa wymiana lub dołożenie profilu w celu poprawy organizacji przewodów.

Wskazówki Montażowe

Montaż profilu izolacyjnego powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Profil mocuje się na szynie TH35 (DIN) lub bezpośrednio do konstrukcji szafy za pomocą dedykowanych uchwytów (zgodnie z dokumentacją systemu Univers). Przed zamocowaniem szyn Cu należy sprawdzić, czy profil jest ustawiony równolegle i stabilny. W przypadku dokręcania elementów metalowych używać zalecanych momentów obrotowych, aby nie uszkodzić izolacji. Przekrój przewodów i szyn dobrać do prądów roboczych obwodu.

FAQ

• Czy profil nadaje się do szyn aluminiowych? Produkt został zaprojektowany z myślą o wsparciu szyn miedzianych (Cu). Stosowanie z szynami aluminiowymi może wymagać oceny kompatybilności mechanicznej – zalecamy kontakt z producentem szafy.
• Jaka jest temperatura pracy profilu? W danych wejściowych nie podano zakresu temperatur. Standardowe tworzywa izolacyjne stosowane w rozdzielnicach pracują w zakresie od -25°C do +55°C, ale dla konkretnych parametrów należy sprawdzić dokumentację systemu Univers.
• Czy profil można przycinać na wymiar? Tak, profil o długości 1000 mm można skracać za pomocą narzędzi do cięcia tworzyw sztucznych (np. nożyc do profili). Należy zachować ostrożność, aby nie uszkodzić powierzchni izolacyjnej i nie naruszyć wymiarów 30x10 mm.
