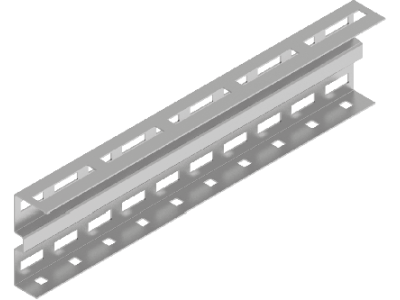

Profil BDFCH120/3,6NMC gr. blachy 2mm | 863335 Baks

Opis i Kluczowe Cechy

Profil BDFCH120/3,6NMC to zaawansowany element konstrukcyjny produkowany przez renomowaną firmę BAKS, dedykowany do budowy profesjonalnych tras kablowych oraz systemów wsporczych w wymagających środowiskach przemysłowych. Kluczowym atutem tego modelu jest zastosowanie blachy o grubości 2,0 mm, co bezpośrednio przekłada się na wyjątkową sztywność oraz odporność na odkształcenia pod wpływem dużych obciążeń mechanicznych. Profil charakteryzuje się precyzyjną perforacją, która ułatwia montaż akcesoriów i pozwala na optymalne prowadzenie przewodów.

• Wysoka wytrzymałość: Grubość blachy 2 mm gwarantuje stabilność konstrukcji nawet przy pełnym wypełnieniu koryt kablowych.
• Ochrona antykorozyjna: Wykończenie powierzchni zapewnia długotrwałą eksploatację w trudnych warunkach atmosferycznych i przemysłowych.
• Uniwersalność: System perforacji jest kompatybilny z szeroką gamą uchwytów, wieszaków i klamer montażowych systemu BAKS.
• Długość 3,6m: Optymalny wymiar pozwalający na redukcję liczby połączeń stykowych w długich ciągach instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych dla instalacji elektrycznych. Profil spełnia wymagania normy PN-EN 61537, co potwierdza jego przydatność do prowadzenia tras kablowych w zakresie bezpieczeństwa mechanicznego i ciągłości elektrycznej. Materiały użyte do produkcji posiadają odpowiednie atesty higieniczne oraz certyfikaty jakościowe ISO, co jest kluczowe przy odbiorach technicznych dużych inwestycji budowlanych.

Zastosowanie

Profil BDFCH120/3,6NMC znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy głównych magistral kablowych w halach produkcyjnych i magazynowych.
• Tworzenia konstrukcji wsporczych pod szafy sterownicze oraz urządzenia rozdzielcze.
• Montażu instalacji fotowoltaicznych oraz tras napowietrznych.
• Zastosowań w infrastrukturze drogowej i kolejowej, gdzie wymagana jest wysoka odporność na wibracje.

Wskazówki Montażowe

Podczas montażu profilu BDFCH120/3,6NMC należy zwrócić szczególną uwagę na dobór odpowiednich elementów złącznych. Zaleca się stosowanie śrub o klasie wytrzymałości minimum 8.8, aby w pełni wykorzystać potencjał nośny blachy o grubości 2 mm. Przy łączeniu kolejnych odcinków profilu należy stosować dedykowane łączniki w celu zachowania ciągłości mechanicznej. Podczas cięcia profilu na wymiar, miejsca przecięcia powinny zostać zabezpieczone cynkiem w sprayu, aby zapobiec powstawaniu ognisk korozji krawędziowej. Maksymalny rozstaw podpór powinien być dobrany zgodnie z tabelą obciążeń producenta dla danej konfiguracji trasy.

FAQ

• Czy profil nadaje się do montażu na zewnątrz? Tak, dzięki odpowiedniej powłoce ochronnej profil może być stosowany w warunkach zewnętrznych, jednak należy uwzględnić kategorię korozyjności środowiska.
• Jaka jest główna zaleta blachy 2mm nad standardową 1,5mm? Blacha o grubości 2 mm oferuje znacznie wyższy moment bezwładności, co pozwala na stosowanie rzadszych punktów podparcia przy zachowaniu tej samej strzałki ugięcia.
• Czy profil jest kompatybilny z systemami innych producentów? Profil jest zoptymalizowany pod system BAKS, jednak standardowa perforacja pozwala na współpracę z większością uniwersalnych uchwytów dostępnych na rynku.
