Profil aluminiowy PAL40H40/3,15 | 894631 Baks

Opis i Kluczowe Cechy

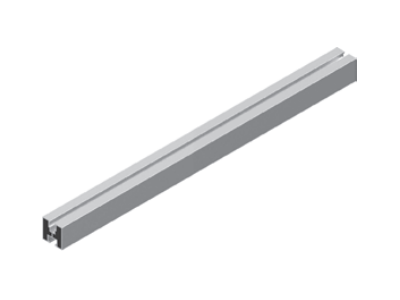

Profil aluminiowy PAL40H40/3,15 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie stabilnych i trwałych systemów fotowoltaicznych. Wykonany z wysokiej jakości aluminium (stop w standardzie konstrukcyjnym), profil charakteryzuje się optymalnym stosunkiem masy do wytrzymałości mechanicznej. Wymiary przekroju wynoszące 40 mm szerokości oraz 40 mm wysokości zapewniają wysoką sztywność skrętną oraz odporność na ugięcia pod wpływem obciążeń śniegiem i wiatrem. Długość odcinka wynosząca 3,15 metra pozwala na efektywne planowanie rzędów modułów PV, minimalizując ilość odpadów montażowych. Specjalnie zaprojektowane kanały montażowe (górny i dolny) umożliwiają szybki montaż klem końcowych i środkowych za pomocą wpustów przesuwnych oraz śrub młoteczkowych, co znacząco przyspiesza prace instalacyjne na dachu lub konstrukcji naziemnej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi profili wyciskanych z aluminium. Materiał wykazuje naturalną odporność na korozję atmosferyczną, co jest kluczowe w instalacjach zewnętrznych eksploatowanych przez dziesięciolecia. Profil spełnia wymagania techniczne stawiane konstrukcjom wsporczym dla systemów odnawialnych źródeł energii, co potwierdza deklaracja właściwości użytkowych producenta BAKS, lidera w branży systemów nośnych.

Zastosowanie

Profil PAL40H40/3,15 znajduje szerokie zastosowanie w branży elektro-technicznej i OZE, w szczególności jako:

• Główna szyna montażowa w instalacjach fotowoltaicznych na dachach skośnych pokrytych blachodachówką, dachówką ceramiczną lub blachą trapezową.
• Element konstrukcyjny w wolnostojących systemach naziemnych.
• Szyna nośna w konstrukcjach pod nietypowe instalacje paneli słonecznych na elewacjach budynków.
• Uniwersalny profil konstrukcyjny w lekkich zabudowach technicznych wymagających odporności na warunki zewnętrzne.

Wskazówki Montażowe

Podczas montażu profilu PAL40H40/3,15 należy przestrzegać następujących zasad inżynieryjnych:

• Do łączenia profili na długości należy stosować dedykowane łączniki LPP7 lub LUP9, co zapewni ciągłość konstrukcji i odpowiednią sztywność w miejscach styku.
• Mocowanie profilu do uchwytów dachowych (haków) powinno odbywać się przy użyciu śrub z łbem młoteczkowym M10 oraz nakrętek z kołnierzem zębatym, aby zapobiec samoczynnemu odkręcaniu pod wpływem drgań.
• Należy zachować odpowiednie odstępy dylatacyjne przy bardzo długich rzędach konstrukcji, aby skompensować rozszerzalność cieplną aluminium.
• Zaleca się stosowanie zaślepek końcowych wykonanych z tworzywa odpornego na UV, co poprawia estetykę instalacji i zapobiega gromadzeniu się zanieczyszczeń wewnątrz profilu.

FAQ

• Czy profil wymaga dodatkowego zabezpieczenia antykorozyjnego? Nie, aluminium tworzy naturalną warstwę tlenkową, która chroni materiał przed korozją. W środowiskach o bardzo wysokim zasoleniu lub agresywności chemicznej można rozważyć profile anodowane.
• Jakie śruby pasują do górnego kanału profilu? Górny kanał jest przystosowany do współpracy z wpustami przesuwnymi (nakrętkami kwadratowymi lub klatkowymi) oraz śrubami imbusowymi M8 stosowanymi do montażu klem dociskowych.
• Czy profil PAL40H40/3,15 można docinać na wymiar? Tak, profil można ciąć przy użyciu piły tarczowej do aluminium. Należy pamiętać o zachowaniu prostopadłości cięcia, co ułatwia późniejsze łączenie elementów.
