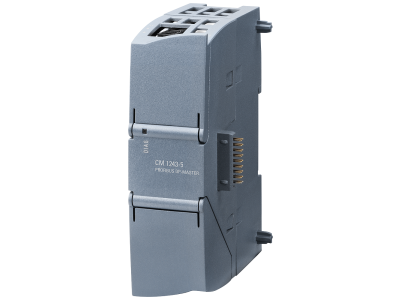

Procesor komunikacyjny SIMATIC NET CM 1243-5 umozliwiający podłączenie SIMATIC S7-1200 do sieci PRO

Informacja o Produkcie

Alternatywny kod produktu: 6GK72435DX300XE0

Opis i Kluczowe Cechy

Procesor komunikacyjny SIMATIC NET CM 1243-5 (symbol 6GK7243-5DX30-0XE0) firmy Siemens przeznaczony jest do podłączenia sterownika SIMATIC S7-1200 do sieci PROFIBUS w roli mastera. Urządzenie zapewnia niezawodną komunikację DP Master, umożliwiając bezpośrednie zarządzanie urządzeniami peryferyjnymi oraz wymianę danych PG/OP i S7. Kompaktowa konstrukcja modułu ułatwia montaż w standardowej szynie DIN.

Interfejs PROFIBUS DP Master: Umożliwia bezpośrednie sterowanie urządzeniami slave w sieci PROFIBUS, zapewniając szybką i deterministyczną wymianę danych.
Komunikacja PG/OP: Obsługa narzędzi programistycznych oraz paneli operatorskich ułatwia diagnostykę i konfigurację systemu.
Komunikacja S7: Wymiana danych z innymi sterownikami SIMATIC S7 w sieci PROFIBUS, umożliwiająca integrację rozproszonych układów automatyki.
Kompatybilność z SIMATIC S7-1200: Dedicated design for S7-1200 – łatwa integracja bez konieczności stosowania dodatkowych konwerterów.
Sprawdzona technologia PROFIBUS: Zapewnia stabilność i odporność na zakłócenia w przemysłowych sieciach komunikacyjnych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE, co potwierdza bezpieczeństwo i kompatybilność w zastosowaniach przemysłowych.

Zastosowanie

Procesor komunikacyjny CM 1243-5 znajduje zastosowanie w rozproszonych systemach automatyki, gdzie wymagana jest niezawodna komunikacja PROFIBUS. Sprawdza się w środowiskach przemysłowych, logistycznych oraz energetycznych.

Integracja sterownika S7-1200 z siecią PROFIBUS jako master do zarządzania urządzeniami peryferyjnymi (styczniki, czujniki, siłowniki).
Komunikacja z panelami operatorskimi (HMI) oraz narzędziami programistycznymi (PG/OP) w celu diagnostyki i konfiguracji.
Wymiana danych S7 pomiędzy wieloma sterownikami w sieci PROFIBUS, umożliwiająca realizację złożonych układów sterowania.
Budowa rozproszonych systemów automatyki w przemyśle, np. w liniach produkcyjnych, magazynach automatycznych czy instalacjach energetycznych.

Wskazówki Montażowe

Montaż procesora komunikacyjnego CM 1243-5 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w obudowie rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Podłączenie do sieci PROFIBUS należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na terminację sieci. Moment dokręcania śrub zacisków – zgodnie z danymi producenta.

FAQ

Jakie protokoły komunikacyjne obsługuje CM 1243-5? Procesor komunikacyjny umożliwia komunikację jako DP Master w sieci PROFIBUS, a także komunikację PG/OP i S7 dla wymiany danych z panelami i sterownikami.
Czy CM 1243-5 jest kompatybilny ze wszystkimi wersjami SIMATIC S7-1200? Tak, przeznaczony jest do podłączenia sterowników z rodziny S7-1200 do sieci PROFIBUS. Szczegółowe informacje o kompatybilności wersji sprzętowych znajdują się w dokumentacji Siemens.
Jak skonfigurować CM 1243-5 w projekcie? Konfiguracja odbywa się w środowisku TIA Portal, gdzie należy przypisać moduł do slotu sterownika, ustawić parametry sieci PROFIBUS (adres, prędkość transmisji) oraz zdefiniować rolę mastera.
