Procesor komunikacyjny CP 443-1 ADV 1x 10/100/1000 Mbit/s, 4x 10/100 Mbit/s | 6GK7443-1GX30-0XE0 Siemens

Alternatywny kod produktu: 6GK74431GX300XE0

Opis i Kluczowe Cechy

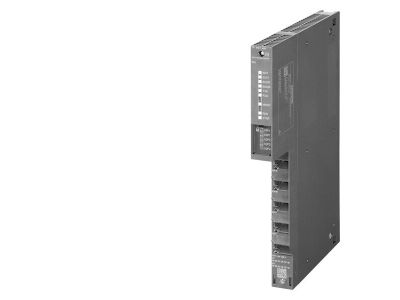

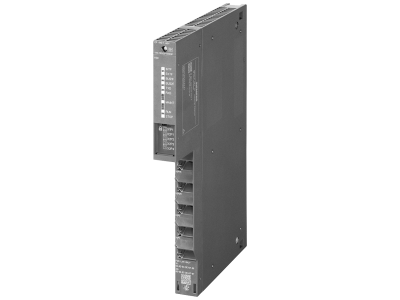

Procesor komunikacyjny Siemens CP 443-1 ADV (symbol 6GK7443-1GX30-0XE0) to zaawansowany moduł komunikacyjny dla systemów sterowania SIMATIC S7-400. Wyposażony w 1 port Gigabit Ethernet (10/100/1000 Mbit/s) oraz 4 porty Fast Ethernet (10/100 Mbit/s), umożliwia szybką i niezawodną wymianę danych w sieciach przemysłowych. Dzięki obsłudze protokołów komunikacyjnych (w standardzie Siemens) zapewnia integrację z systemami wyższego poziomu oraz sieciami IT.

• 1 port Gigabit Ethernet (10/100/1000 Mbit/s): Umożliwia szybką transmisję danych z przepustowością do 1000 Mbit/s, co jest kluczowe przy dużych wolumenach informacji w aplikacjach czasu rzeczywistego.
• 4 porty Fast Ethernet (10/100 Mbit/s): Zapewniają elastyczne podłączenie wielu urządzeń peryferyjnych i segmentów sieci lokalnej bez konieczności stosowania dodatkowych przełączników.
• Dedykowany do SIMATIC S7-400: Moduł zaprojektowany do montażu w szafach sterowniczych systemu S7-400, gwarantuje kompatybilność i łatwą konfigurację w środowisku TIA Portal.
• Wsparcie dla zaawansowanych funkcji komunikacyjnych: Realizacja połączeń TCP/IP, UDP, ISO-on-TCP, a także redundancja i diagnostyka sieci – zwiększa niezawodność krytycznych procesów produkcyjnych.
• Zintegrowany switch: Wbudowany przełącznik Ethernet (4 porty Fast) upraszcza architekturę sieci, redukuje liczbę elementów aktywnych i koszty okablowania.

Zgodność z Normami

Moduł procesora komunikacyjnego CP 443-1 ADV został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami jakościowymi dla urządzeń automatyki przemysłowej. Posiada certyfikat CE potwierdzający spełnienie dyrektyw unijnych. Stosowanie w systemach Siemens SIMATIC gwarantuje zgodność z wytycznymi producenta dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa pracy.

Zastosowanie

Procesor komunikacyjny CP 443-1 ADV jest przeznaczony do rozbudowy sieciowych struktur sterowania w systemach SIMATIC S7-400. Sprawdza się w wymagających aplikacjach przemysłowych, gdzie niezbędna jest szybka i niezawodna komunikacja.

• Wymiana danych między sterownikami S7-400 a systemami SCADA/MES w sieciach Gigabit Ethernet.
• Integracja z sieciami IT (np. chmurowymi lub biurowymi) poprzez redundantne łącza Fast Ethernet.
• Sterowanie w czasie rzeczywistym w aplikacjach produkcyjnych, gdzie opóźnienia transmisji muszą być minimalne.
• Podłączenie wielu urządzeń peryferyjnych (np. napędy, panele operatorskie) w jednym segmencie sieci bez dodatkowego switcha.

Wskazówki Montażowe

Montaż modułu CP 443-1 ADV może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający znajomość systemów SIMATIC S7-400. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania szafy sterowniczej. Moduł instaluje się na szynie DIN zgodnie z dokumentacją techniczną producenta. Należy stosować przewody odpowiedniego przekroju i ekranowania dostosowane do wymogów sieci przemysłowych. Moment dokręcania śrub oraz konfigurację (adres IP, maska) należy przeprowadzić według instrukcji Siemens. Po montażu sprawdzić poprawność połączeń i zasilania przed ponownym włączeniem systemu.

FAQ

• Jakie protokoły komunikacyjne obsługuje CP 443-1 ADV? Moduł wspiera protokoły TCP/IP, UDP, ISO-on-TCP oraz PROFINET (w zależności od konfiguracji). Szczegółowa lista dostępnych protokołów znajduje się w dokumentacji Siemens, którą należy stosować podczas projektowania.
• Czy procesor posiada złącze światłowodowe? W wersji standardowej (6GK7443-1GX30-0XE0) porty są wykonane w technologii miedzianej RJ45. W razie potrzeby transmisji światłowodowej należy rozważyć zastosowanie odpowiednich konwerterów lub innych wariantów modułów CP.
• Jaki stopień ochrony ma moduł? Producent nie podaje konkretnego stopnia IP dla tego modelu. Urządzenie jest przeznaczone do montażu wewnątrz szaf sterowniczych, w warunkach suchych i czystych (odpowiada typowemu środowisku przemysłowemu). Zaleca się ochronę przed wilgocią i pyłem zgodnie z wytycznymi dla systemów SIMATIC S7-400.
