Procesor kompaktowy PLC interfejs PROFINET (2 X RJ 45), 14we, SIMATIC S7-1200F CPU | 6ES7215-1AF40-0XB0 Siemens

Alternatywny kod produktu: 6ES72151AF400XB0

Opis i Kluczowe Cechy

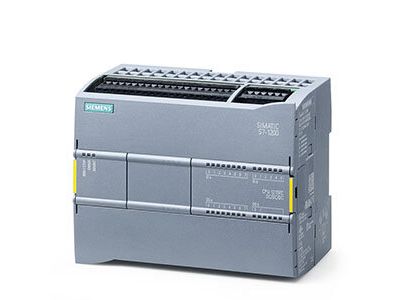

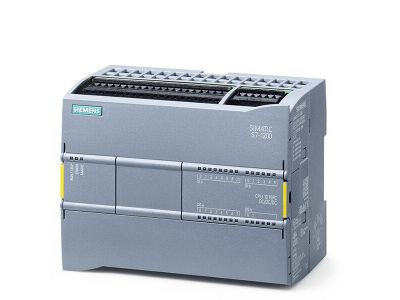

Procesor kompaktowy PLC SIMATIC S7-1200F CPU 1215 FC (symbol 6ES7215-1AF40-0XB0) to bezpieczna wersja sterownika z interfejsem PROFINET (2 porty RJ45). Zasilany napięciem stałym 20.4–28.8 V DC, wyposażony w 14 wejść cyfrowych 24 V DC oraz 10 wyjść tranzystorowych DC 24 V o wydajności 0.5 A. Dodatkowo posiada 2 wejścia analogowe 0–10 V DC i 2 wyjścia analogowe 0–20 mA DC. Pamięć programu i danych wynosi 250 KB, co umożliwia realizację rozbudowanych aplikacji sterujących w małej i średniej skali wydajności.

• 14 wejść cyfrowych DI 24 V DC: zapewniają bezpośrednią akwizycję sygnałów z czujników i przycisków, redukując potrzebę stosowania dodatkowych modułów rozszerzających.
• 10 wyjść tranzystorowych DO 24 V DC (0.5 A): pozwalają na szybkie i precyzyjne sterowanie siłownikami, zaworami oraz stycznikami bez opóźnień mechanicznych.
• 2 wejścia analogowe 0–10 V DC i 2 wyjścia analogowe 0–20 mA DC: umożliwiają bezpośrednie podłączenie czujników analogowych (np. temperatury, ciśnienia) oraz sterowanie siłownikami proporcjonalnymi bez dodatkowych przetworników.
• Wbudowane funkcje Safety (F-CPU): realizują bezpieczne sterowanie w aplikacjach wymagających interwencji w sytuacjach awaryjnych, zgodnie z wymogami norm bezpieczeństwa.
• Pamięć programu i danych 250 KB: zapewnia wystarczającą przestrzeń nawet dla złożonych programów z wieloma funkcjami komunikacyjnymi i bezpieczeństwa.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących automatyki przemysłowej oraz posiada certyfikację CE i FCC. Producent deklaruje zgodność z obowiązującymi dyrektywami niskonapięciowymi i EMC. Wersja Safety (F) jest przystosowana do pracy w systemach związanych z bezpieczeństwem maszyn zgodnie z normami branżowymi.

Zastosowanie

SIMATIC S7-1200F CPU 1215 FC znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej i budynkowej, szczególnie tam, gdzie wymagane są funkcje bezpieczeństwa. Sprawdza się zarówno jako samodzielny sterownik, jak i podrzędne urządzenie w większych systemach.

• Sterowanie maszynami i urządzeniami w przemyśle produkcyjnym z koniecznością realizacji bezpiecznych zatrzymań i procedur awaryjnych.
• Automatyka budynkowa – nadzór i sterowanie instalacjami HVAC, oświetleniem, roletami oraz systemami przeciwpożarowymi.
• Systemy transportu i logistyki – sterowanie przenośnikami taśmowymi, sortowniami oraz windami z zachowaniem funkcji bezpieczeństwa.
• Zastosowania hybrydowe jako podrzędny sterownik (ang. slave) w sieciach PROFINET, rozszerzony o zdalne moduły I/O i komunikację Modbus.

Wskazówki Montażowe

Montaż i uruchomienie procesora musi być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy przy urządzeniach elektrycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że nie ma ryzyka ponownego załączenia. Urządzenie montuje się na szynie DIN TH35 zgodnie z dokumentacją producenta. Podczas podłączania przewodów przestrzegaj dopuszczalnych przekrojów (szczegóły w karcie katalogowej) oraz momentów dokręcania wskazanych w instrukcji. Pamiętaj o odpowiednim uziemieniu i ekranowaniu przewodów PROFINET w celu zapewnienia kompatybilności elektromagnetycznej.

FAQ

• Czy CPU obsługuje funkcje bezpieczeństwa (Safety)? Tak, jest to wersja F (fail-safe) przeznaczona do aplikacji wymagających bezpiecznej pracy, np. zatrzymania awaryjnego, monitorowania drzwi ochronnych.
• Jakie oprogramowanie jest wymagane do konfiguracji i programowania? Należy użyć środowiska TIA Portal z pakietem STEP 7 Basic, które zapewnia wspólny obszar danych oraz zintegrowane narzędzia diagnostyczne.
• Czy można rozszerzyć liczbę wejść/wyjść tego CPU? Tak, kompaktowy sterownik można rozbudować o moduły sygnałowe (SM) i komunikacyjne (CM), a także o pamięć zewnętrzną (karta pamięci), co pozwala dostosować go do indywidualnych potrzeb aplikacji.
