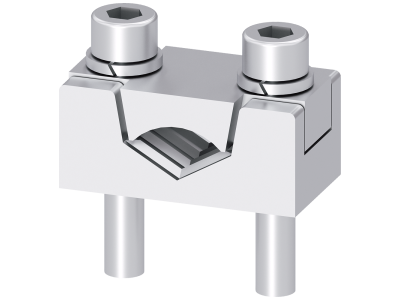

Zacisk pryzmatyczny pojedynczy 70-150mm², do wielkości NH1 z przyłączem śrubowym | 3NP1943-1BB10 Siemens

Alternatywny kod produktu: 3NP19431BB10

Opis i Kluczowe Cechy

Zacisk pryzmatyczny pojedynczy firmy Siemens o symbolu 3NP1943-1BB10 został zaprojektowany jako akcesorium do rozłączników izolacyjnych bezpiecznikowych wielkości NH1. Dzięki zakresowi przyłączanych przewodów od 70 do 150 mm² oraz wygodnemu przyłączu śrubowemu stanowi solidne i uniwersalne rozwiązanie do tworzenia bezpiecznych połączeń w instalacjach przemysłowych. W skład zestawu wchodzą 3 zaciski – komplet niezbędny do obsługi trzech biegunów rozłącznika.

• Zakres przekroju przewodów 70–150 mm²: umożliwia przyłączanie przewodów o dużym przekroju w instalacjach przemysłowych bez konieczności stosowania dodatkowych redukcji, co skraca czas montażu.
• Przyłącze śrubowe: gwarantuje pewny i trwały kontakt elektryczny, odporny na luzy i wibracje, co zwiększa niezawodność połączenia w długiej eksploatacji.
• Komplet 3 sztuk w opakowaniu: wystarcza do jednoczesnego podłączenia przewodów do wszystkich faz rozłącznika bezpiecznikowego NH1, ułatwiając planowanie zakupu.
• Dedykowany do rozłączników Siemens serii 3NP1: zapewnia idealne dopasowanie geometryczne i mechaniczną kompatybilność bez dodatkowych modyfikacji.
• Konstrukcja pryzmatyczna: umożliwia równomierny docisk przewodu na całej powierzchni, minimalizując lokalne nagrzewanie i spadek napięcia.

Zgodność z Normami

Zacisk jest akcesorium przeznaczonym do współpracy z rozłącznikami izolacyjnymi bezpiecznikowymi Siemens serii 3NP1, które spełniają wymagania obowiązujących norm europejskich oraz posiadają certyfikację CE. Produkt został zaprojektowany i wyprodukowany zgodnie z wewnętrznymi standardami jakości Siemens, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w instalacjach elektrycznych.

Zastosowanie

Zacisk pryzmatyczny 3NP1943-1BB10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i trwałe przyłączenie przewodów o dużym przekroju do rozłączników bezpiecznikowych NH1. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

• Podłączanie przewodów zasilających w rozłącznikach głównych szaf rozdzielczych.
• Montaż w systemach dystrybucji energii w obiektach przemysłowych i infrastrukturalnych.
• Zastosowanie w rozdzielnicach potrzeb własnych, gdzie wymagana jest duża obciążalność prądowa przyłączy.
• Wymiana lub rozbudowa istniejących przyłączy w bezpiecznikowych rozłącznikach izolacyjnych NH1.

Wskazówki Montażowe

Montaż zacisku pryzmatycznego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Zacisk montuje się w rozłączniku zgodnie z dokumentacją techniczną producenta – szczególną uwagę należy zwrócić na moment dokręcania śrub przyłączeniowych oraz na przekrój przewodu dobrany do obciążenia. Wszelkie czynności wykonywać w stanie bezprądowym.

FAQ

• Jaki zakres przekroju przewodów obsługuje ten zacisk? Zacisk jest przystosowany do przewodów o przekroju od 70 mm² do 150 mm². Dokładny zakres podano w dokumentacji rozłącznika.
• Czy w zestawie znajdują się śruby lub inne elementy mocujące? W zestawie znajdują się 3 zaciski pryzmatyczne. Elementy montażowe (śruby, podkładki) należy stosować zgodnie z instrukcją rozłącznika – mogą być dostarczane oddzielnie.
• Czy zacisk nadaje się do przewodów aluminiowych? Producent nie precyzuje rodzaju przewodów, ale konstrukcja pryzmatyczna z przyłączem śrubowym jest powszechnie stosowana zarówno do miedzi, jak i aluminium. Zaleca się sprawdzenie dopuszczalności w dokumentacji technicznej konkretnego rozłącznika lub zastosowanie odpowiednich past ochronnych.
