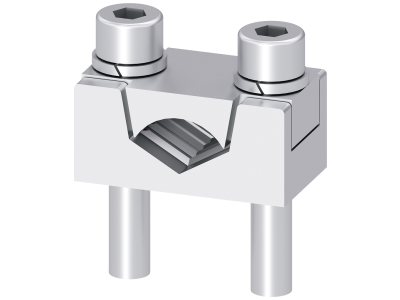

Zacisk pryzmatyczny pojedynczy 120-240mm², do wielkości NH2 z przyłączem śrubowym | 3NP1953-1BB10 Siemens

Alternatywny kod produktu: 3NP19531BB10

Opis i Kluczowe Cechy

Zacisk pryzmatyczny pojedynczy Siemens o symbolu 3NP1953-1BB10 przeznaczony jest do przewodów w zakresie 120-240 mm² i wyposażony w przyłącze śrubowe. Stanowi akcesorium do bezpiecznikowych rozłączników izolacyjnych wielkości NH2 z serii 3NP1. Dostarczany w komplecie 3 sztuk, co pozwala na jednoczesne podłączenie trzech faz w typowym układzie.

• Zakres przewodów 120-240 mm²: Umożliwia pewne i niskorezystancyjne przyłączenie grubych przewodów miedzianych oraz aluminiowych, minimalizując ryzyko przegrzewania się połączeń w obwodach o dużym obciążeniu.
• Przyłącze śrubowe: Gwarantuje trwałe, serwisowalne i łatwe do kontroli połączenie mechaniczne i elektryczne, odporne na drgania i wstrząsy.
• Dedykowany do rozłączników NH2 serii 3NP1: Zapewnia idealne dopasowanie i niezawodność w systemie modułowym Siemens, co ułatwia montaż i zapewnia powtarzalną jakość połączeń.
• Komplet 3 zacisków: Ułatwia zamawianie i montaż w typowych instalacjach trójfazowych, eliminując konieczność osobnego doboru poszczególnych elementów.
• Konstrukcja pryzmatyczna: Równomiernie rozkłada siłę docisku na powierzchnię przewodu, co zwiększa pewność styku i zmniejsza rezystancję przejścia.

Zgodność z Normami

Zacisk pryzmatyczny 3NP1953-1BB10 jest akcesorium przeznaczonym do stosowania z bezpiecznikowymi rozłącznikami izolacyjnymi Siemens serii 3NP1, które spełniają wymagania obowiązujących norm europejskich. Jako element oryginalnego systemu zapewnia zgodność z dyrektywami niskonapięciowymi i posiada certyfikację CE. Dokładne normy dotyczące samego zacisku nie zostały określone w dostarczonej dokumentacji – dla zachowania bezpieczeństwa zawsze należy stosować go zgodnie z instrukcją producenta.

Zastosowanie

Zacisk pryzmatyczny Siemens 3NP1953-1BB10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne przyłączenie grubych przewodów do rozłączników bezpiecznikowych wielkości NH2. Sprawdza się w obiektach przemysłowych, infrastrukturalnych oraz komercyjnych.

• Przyłączanie przewodów zasilających w rozłącznikach izolacyjnych bezpiecznikowych NH2 w rozdzielnicach głównych i podrozdzielniach.
• Modernizacja i rozbudowa istniejących instalacji przemysłowych wymagających wymiany lub zwiększenia przekroju przewodów.
• Tworzenie przyłączy w systemach szyn zbiorczych (w połączeniu z adapterami Siemens 8US) dla dystrybucji energii na dużą skalę.
• Zastosowanie w obwodach zabezpieczających maszyny, urządzenia technologiczne oraz instalacje budynkowe o dużym poborze prądu.

Wskazówki Montażowe

Montaż zacisku pryzmatycznego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Zacisk przeznaczony jest do instalacji w bezpiecznikowym rozłączniku izolacyjnym NH2 serii 3NP1 – mocowanie odbywa się zgodnie z instrukcją producenta. Przy dokręcaniu śrub należy stosować moment dokręcania podany w dokumentacji technicznej rozłącznika. Przekrój przyłączanego przewodu musi mieścić się w zakresie 120-240 mm² i być dobrany do obciążalności prądowej obwodu. Po zakończeniu montażu zaleca się sprawdzenie siły docisku oraz wykonanie pomiaru rezystancji połączenia.

FAQ

• Ile zacisków znajduje się w opakowaniu? W komplecie dostarczane są 3 sztuki zacisku pryzmatycznego, co pozwala na wykonanie pełnego podłączenia trójfazowego w standardowym rozłączniku NH2.
• Do jakich rozłączników pasuje ten zacisk? Zacisk 3NP1953-1BB10 jest dedykowany do bezpiecznikowych rozłączników izolacyjnych wielkości NH2 z serii Siemens 3NP1. Nie zaleca się stosowania go w innych typach rozłączników bez weryfikacji zgodności mechanicznej.
• Jaki jest stopień ochrony zacisku? Dla samego zacisku producent nie podaje stopnia ochrony. Po zamontowaniu wewnątrz rozłącznika izolacyjnego stopień ochrony całego urządzenia zależy od jego konstrukcji (np. IP20 w typowej rozdzielnicy). W warunkach mokrych lub zapylonych należy stosować odpowiednie obudowy zewnętrzne.
