Zacisk pryzmatyczny podwójny 2x 70-120mm², do wielkości NH2 z przyłączem śrubowym | 3NP1953-1BB20 Siemens

Alternatywny kod produktu: 3NP19531BB20

Opis i Kluczowe Cechy

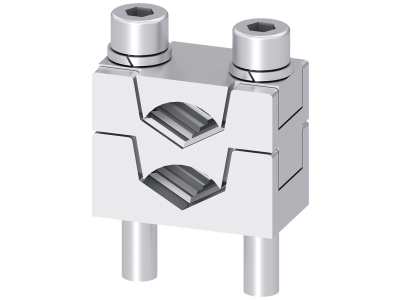

Zestaw zacisków pryzmatycznych podwójnych Siemens 3NP1953-1BB20 przeznaczony do bezpiecznikowych rozłączników izolacyjnych wielkości NH2. Produkt umożliwia przyłączenie przewodów o przekroju 2x 70–120 mm² za pomocą połączenia śrubowego. Zawiera trzy zaciski, co pozwala na kompleksowe wyposażenie bieguna rozłącznika.

• Przekrój przewodu 2x 70–120 mm²: obsługa przewodów o dużym przekroju, zapewniająca niską rezystancję styku i bezpieczeństwo w obwodach o wysokim obciążeniu.
• Wielkość NH2: dedykowany do rozłączników izolacyjnych bezpiecznikowych Siemens serii 3NP1 w wielkości NH2, gwarantujący pełną kompatybilność mechaniczną i elektryczną.
• Przyłącze śrubowe: trwałe i pewne połączenie mechaniczne, odporne na wibracje i zmienne obciążenia termiczne.
• Zestaw 3 sztuk: komplet zacisków niezbędnych do wyposażenia bieguna rozłącznika (L1, L2, L3) – gotowe do montażu bez konieczności doboru osobnych elementów.
• Podwójny zacisk pryzmatyczny: umożliwia jednoczesne podłączenie dwóch przewodów na jeden zacisk, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie.

Zgodność z Normami

Produkt zgodny z wymaganiami europejskimi dla akcesoriów do rozłączników bezpiecznikowych. Posiada deklarację zgodności CE. Zaprojektowany zgodnie ze standardami stosowanymi w serii 3NP1 firmy Siemens, zapewniającymi ochronę przed przypadkowym dotykiem części przewodzących.

Zastosowanie

Zaciski pryzmatyczne podwójne 3NP1953-1BB20 stosowane są jako akcesorium do bezpiecznikowych rozłączników izolacyjnych wielkości NH2 w instalacjach przemysłowych i infrastrukturalnych.

• Przyłączanie przewodów zasilających do rozłączników bezpiecznikowych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie odbiorów o dużym poborze prądu (maszyny, silniki, piece) z wykorzystaniem rozłącznika jako zabezpieczenia przeciążeniowego i zwarciowego.
• Modernizacja istniejących rozdzielnic – wymiana lub uzupełnienie zacisków w rozłącznikach NH2 serii 3NP1.
• Tworzenie bezpiecznych i powtarzalnych połączeń w szafach sterowniczych i rozdzielczych w przemyśle ciężkim.

Wskazówki Montażowe

Montaż zacisków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed instalacją upewnij się, że rozłącznik jest odcięty od zasilania. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać zgodnie z projektem instalacji i wartością prądu znamionowego zabezpieczenia. Stosować przewody miedziane. Nie przekraczać dopuszczalnej temperatury pracy rozłącznika.

FAQ

• Czy zacisk nadaje się do przewodów aluminiowych? Produkt przeznaczony jest do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy skonsultować się z producentem i ewentualnie zastosować odpowiednie pasty ochronne.
• Jaki jest zalecany moment dokręcania śrub? Dokładna wartość momentu dokręcania podana jest w instrukcji montażu rozłącznika 3NP1. Należy bezwzględnie przestrzegać zaleceń producenta, aby uniknąć uszkodzenia zacisku lub przewodu.
• Czy zacisk jest kompatybilny z rozłącznikami innych producentów? Zacisk 3NP1953-1BB20 jest dedykowany do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1 w wielkości NH2. Nie gwarantuje się poprawnej współpracy z urządzeniami innych marek bez weryfikacji wymiarów mechanicznych.
