Zacisk pryzmatyczny podwójny 2x 35-70mm², do wielkości NH1 z przyłączem śrubowym | 3NP1943-1BB20 Siemens

Alternatywny kod produktu: 3NP19431BB20

Opis i Kluczowe Cechy

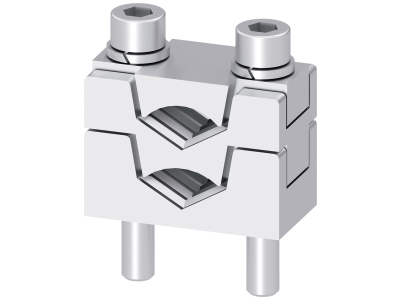

Zacisk pryzmatyczny podwójny Siemens 3NP1943-1BB20 to dedykowane akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH1. Umożliwia podłączenie dwóch przewodów o przekroju od 35 do 70 mm² każde, co pozwala na elastyczne i bezpieczne prowadzenie zasilania w rozdzielnicach przemysłowych. Przyłącze śrubowe gwarantuje trwałe i pewne połączenie mechaniczne.

• Podwójny zacisk pryzmatyczny: Umożliwia jednoczesne przyłączenie dwóch przewodów, co oszczędza miejsce i upraszcza okablowanie w rozdzielnicy.
• Zakres przekroju 2x 35–70 mm²: Przystosowany do przewodów o dużych przekrojach, typowych dla głównych linii zasilających i obwodów o wysokim obciążeniu.
• Kompatybilność z rozłącznikami NH1 serii 3NP1: Precyzyjne dopasowanie gwarantuje bezpieczny montaż i pewne przewodzenie prądu bez ryzyka luzowania się połączeń.
• Przyłącze śrubowe: Solidne połączenie mechaniczne odporne na wibracje, łatwe w montażu i demontażu przy użyciu standardowych narzędzi.
• Zestaw 3 sztuk: Każde opakowanie zawiera trzy zaciski, co ułatwia kompleksowe wyposażenie rozłącznika trójfazowego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE. Spełnia rygorystyczne wymagania stawiane akcesoriom do rozłączników bezpiecznikowych stosowanych w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Zacisk pryzmatyczny podwójny 3NP1943-1BB20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i elastyczne przyłączanie przewodów o dużym przekroju do rozłączników bezpiecznikowych NH1.

• Wyposażenie bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w instalacjach przemysłowych i komercyjnych.
• Przyłączanie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Realizacja połączeń równoległych dwóch przewodów w jednym punkcie, np. przy rozdziałach obwodów lub zasilaniu rezerwowym.
• Modernizacja istniejących zestawów rozłącznikowych – szybka wymiana lub rozbudowa okablowania.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Zacisk montuje się na rozłączniku NH1 zgodnie z instrukcją producenta. Przyłącze śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów powinien być dobrany do spodziewanego obciążenia prądowego zgodnie z projektem instalacji. Po montażu zaleca się sprawdzenie poprawności połączeń oraz dokręcenia wszystkich śrub.

FAQ

• Ile zacisków znajduje się w opakowaniu? Każde opakowanie zawiera trzy zaciski pryzmatyczne podwójne, co pozwala na wyposażenie typowego rozłącznika trójfazowego.
• Z jakimi rozłącznikami jest kompatybilny ten zacisk? Zacisk przeznaczony jest do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1 w wielkości NH1. Przed montażem należy sprawdzić zgodność z konkretnym modelem.
• Jaki zakres przekroju przewodów obsługuje zacisk? Zacisk umożliwia podłączenie dwóch przewodów, każdy o przekroju od 35 do 70 mm², w zależności od konstrukcji rozłącznika i wymagań instalacji.
