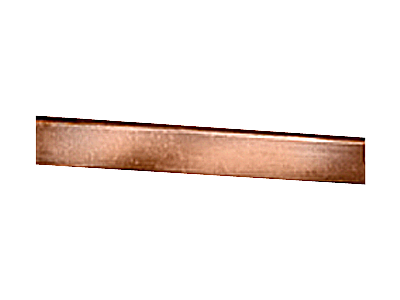

Pręt z płaskownika miedzianego 30x 10mm długość ok. 2,4 m bez izolacji | 8WC5134 Siemens

Alternatywny kod produktu: 8WC5134

Opis i Kluczowe Cechy

Pręt z płaskownika miedzianego 30x10mm, długość ok. 2,4 m, bez izolacji (symbol 8WC5134) firmy Siemens jest elementem systemu szyn zbiorczych 8US. Wykonany z miedzi o wysokiej przewodności, umożliwia bezpieczne i efektywne rozprowadzanie mocy w rozdzielnicach instalacyjnych. Jego wymiary 30x10mm oraz długość ok. 2,4 m zapewniają elastyczność podczas projektowania prefabrykowanych odcinków szyn zbiorczych.

• Materiał – miedź: Gwarantuje doskonałą przewodność elektryczną i minimalne straty mocy, co przekłada się na niezawodne zasilanie odbiorników w instalacjach przemysłowych i budynkowych.
• Wymiary 30x10 mm: Przekrój optymalny dla prądów roboczych do 1600 A (w systemie 8US) – zapewnia niską rezystancję i stabilną pracę przy dużych obciążeniach.
• Długość ok. 2,4 m: Umożliwia wygodne ułożenie szyny w standardowych rozdzielnicach oraz łatwe łączenie odcinków w dłuższe ciągi za pomocą adapterów systemu 8US.
• Bez izolacji: Pozwala na bezpośrednie osadzenie w nośnikach i adapterach systemu 8US, co skraca czas montażu i ułatwia późniejszą rozbudowę instalacji.
• Kompatybilność z systemem szyn zbiorczych Siemens 8US: Pełna integracja z aparaturą modułową i ochronną – jedna operacja mocowania i ostykiwania, oszczędność miejsca i czasu.

Zgodność z Normami

Pręt jest elementem systemu szyn zbiorczych Siemens 8US, który został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi. Produkt posiada oznaczenie CE i dopuszczenie do stosowania w budowie maszyn, urządzeń oraz rozdzielnic instalacyjnych na całym świecie.

Zastosowanie

Pręt z płaskownika miedzianego 30x10mm znajduje zastosowanie głównie w systemach dystrybucji mocy w rozdzielnicach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Prefabrykacja odcinków szyn zbiorczych dla bezpiecznikowych rozłączników izolacyjnych i wyłączników w systemie 8US.
• Tworzenie ciągów szyn głównych w rozdzielnicach instalacyjnych – umożliwia łatwe podłączenie aparatury modułowej bez dodatkowego okablowania.
• Budowa rozdzielnic przemysłowych i budynkowych, gdzie wymagana jest wysoka obciążalność prądowa (do 1600 A w ramach systemu) oraz kompaktowa konstrukcja.
• Łączenie urządzeń ochronnych, rozdzielczych i pomiarowych w jednym ciągu szyn – redukcja liczby połączeń kablowych i zwiększenie bezpieczeństwa.

Wskazówki Montażowe

Montaż pręta i całego systemu szyn zbiorczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Elementy mocuje się na belkach wzdłużnych w rozdzielnicy z rozstawem szyn 60 mm. Należy stosować adaptery i nośniki przewidziane dla systemu 8US. Przed przystąpieniem do prac sprawdź moment dokręcania połączeń zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do przewidywanego prądu obciążenia. Podczas cięcia pręta używaj odpowiednich narzędzi i zabezpiecz krawędzie przed ostrymi zakończeniami.

FAQ

• Czy pręt jest izolowany? Nie, pręt jest bez izolacji. Do osadzenia w systemie 8US stosuje się osłony adapterów i nośników sprzętowych zabezpieczone przed wetknięciem palców.
• Jaka jest dokładna długość pręta? Długość wynosi ok. 2,4 m. W razie potrzeby można go przyciąć na wymiar – zalecamy użycie piły do metalu z drobnym uzębieniem.
• Czy mogę użyć tego pręta samodzielnie, bez systemu 8US? Pręt został zaprojektowany jako element zintegrowanego systemu szyn zbiorczych Siemens 8US. Do bezpiecznego i zgodnego z normami montażu wymagane są adaptery, nośniki i pozostałe komponenty tego systemu.
