Praska ręczna PZ 1.5 0,14-1,5mm2 | 9005990000 Weidmuller

Opis i Kluczowe Cechy

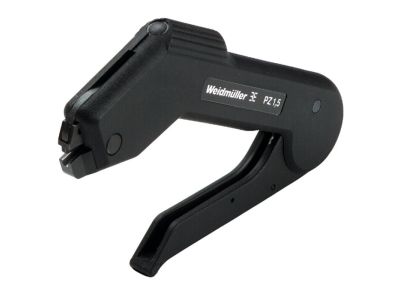

Praska ręczna PZ 1.5 (symbol 9005990000) to precyzyjne narzędzie do zaciskania końcówek tulejkowych o przekroju od 0,14 do 1,5 mm². Dzięki trapezowemu profilowi zacisku zapewnia trwałe i powtarzalne połączenie przewodu z końcówką, co przekłada się na pewność styku i minimalizację ryzyka luzów w instalacji. Ergonomiczna konstrukcja umożliwia wygodną pracę w rozdzielnicach i na tablicach sterowniczych.

• Zakres zaciskania 0,14–1,5 mm²: uniwersalne narzędzie obsługujące najpopularniejsze przekroje końcówek tulejkowych w instalacjach niskiego napięcia.
• Profil trapezowy: zacisk odkształca końcówkę równomiernie, tworząc szczelne, odporne na wibracje połączenie.
• Ręczna obsługa bez dodatkowego napędu: łatwe i szybkie zaciskanie na miejscu montażu, bez konieczności stosowania prasy lub elektronarzędzi.
• Kompaktowa budowa: ułatwia pracę w trudno dostępnych miejscach, np. w ciasnych rozdzielnicach modułowych.
• Trwała konstrukcja: narzędzie przeznaczone do wielokrotnego użytku w warunkach profesjonalnych.

Zgodność z Normami

Narzędzie zostało zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Przeznaczone do stosowania z końcówkami tulejkowymi zgodnymi z normą DIN 46228 (części 1–4).

Zastosowanie

Praska PZ 1.5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne zaciskanie końcówek tulejkowych na przewodach linkowych i drutowych.

• Zaciskanie końcówek tulejkowych w obwodach sterowania, automatyki budynkowej i rozdzielnic elektrycznych.
• Przygotowanie przewodów do podłączenia styczników, przekaźników, wyłączników modułowych oraz listew zaciskowych.
• Prace instalacyjne w szafach sterowniczych, pulpitarach operatorskich i centrach sterowania silników.
• Warsztatowe przygotowanie wiązek przewodów oraz naprawa uszkodzonych końcówek w istniejących instalacjach.

Wskazówki Montażowe

Przed przystąpieniem do zaciskania należy upewnić się, że napięcie w obwodzie jest odłączone, a prace wykonuje wyłącznie wykwalifikowany personel z uprawnieniami SEP. Dobierz końcówkę tulejkową o odpowiednim przekroju i długości izolacji. Włóż odizolowany koniec przewodu do tulejki aż do oporu, a następnie umieść końcówkę w gnieździe narzędzia i zaciśnij dźwignię do pełnego domknięcia. Po zaciskaniu sprawdź wytrzymałość mechaniczną połączenia – przewód nie powinien wysuwać się z końcówki. Nie przekraczaj zakresu zaciskania 0,14–1,5 mm², aby uniknąć uszkodzenia narzędzia lub nieprawidłowego zacisku.

FAQ

• Jakie końcówki tulejkowe można zaciskać tą praską? Narzędzie przeznaczone jest do końcówek tulejkowych o przekroju od 0,14 do 1,5 mm² zgodnych z DIN 46228. Nie stosuj do końcówek o większym przekroju – grozi to uszkodzeniem profili zaciskowych.
• Czy narzędzie wymaga regulacji siły zacisku? Nie, praska PZ 1.5 jest fabrycznie skalibrowana do trapezowego zaciskania w podanym zakresie. Wkręgi regulacyjne nie występują – wystarczy umieścić końcówkę i zamknąć dźwignię.
• Jaki typ zacisku zapewnia to narzędzie? Profil trapezowy – odkształcenie końcówki następuje na czterech powierzchniach, co gwarantuje dużą powierzchnię styku i odporność na wyrywanie przewodu. Jest to standardowe rozwiązanie dla końcówek tulejkowych w instalacjach elektrycznych.
