Praska PZ6R/0,25-6 | E06PZ-01070100101 Ergom

Opis i Kluczowe Cechy

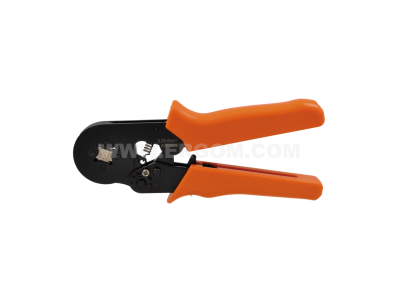

Praska PZ6R/0,25-6 marki ERGOM to profesjonalne narzędzie ręczne zaprojektowane z myślą o precyzyjnym zaciskaniu końcówek tulejkowych na przewodach o przekrojach od 0,25 mm² do 6 mm². Kluczowym elementem konstrukcyjnym jest sześciokątny kształt zacisku (heksagonalny), który gwarantuje równomierny rozkład sił nacisku z każdej strony tulejki. Dzięki temu uzyskiwane połączenie charakteryzuje się wysoką wytrzymałością mechaniczną oraz doskonałą przewodnością elektryczną, co jest niezbędne w profesjonalnych instalacjach rozdzielczych. Urządzenie zostało wyposażone w zintegrowaną zapadkę (mechanizm zapadkowy), która wymusza pełny cykl zaciskania, eliminując ryzyko niedociśnięcia końcówki i zapewniając powtarzalność każdego cyklu pracy.

• Szeroki zakres roboczy: Obsługa przewodów o przekroju od 0,25 mm² do 6 mm² pozwala na uniwersalne zastosowanie w prefabrykacji szaf sterowniczych.
• Sześciokątny profil zacisku: Zapewnia optymalne dopasowanie końcówki do gniazd zaciskowych w aparaturze modułowej.
• Mechanizm zapadkowy: Gwarantuje bezpieczeństwo i najwyższą jakość połączenia poprzez blokadę otwarcia ramion przed zakończeniem procesu.
• Ergonomiczna konstrukcja: Rękojeści pokryte materiałem antypoślizgowym redukują zmęczenie dłoni podczas długotrwałych prac montażowych.

Zgodność z Normami

Narzędzie PZ6R/0,25-6 zostało wykonane zgodnie z rygorystycznymi standardami jakościowymi producenta ERGOM. Proces zaciskania realizowany przez to urządzenie pozwala na uzyskanie połączeń spełniających wymagania normy PN-EN 60352-2, co jest kluczowe dla zapewnienia trwałości styków elektrycznych w warunkach przemysłowych. Wykorzystanie wysokiej jakości stali narzędziowej gwarantuje długą żywotność przy zachowaniu stałych parametrów geometrycznych matryc zaciskowych.

Zastosowanie

Praska PZ6R znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest niezastąpiona przy:

• Montażu rozdzielnic elektrycznych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja połączeń.
• Zarabianiu końcówek tulejkowych (izolowanych i nieizolowanych) na przewodach typu linka.
• Pracach serwisowych i modernizacyjnych w parkach maszynowych.
• Instalacjach systemów inteligentnego budynku, gdzie stosowane są przewody o małych przekrojach poprzecznych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać następujących zasad:

• Dobór tulejki: Należy zawsze dobierać rozmiar tulejki do rzeczywistego przekroju żyły przewodu (np. dla przewodu 2,5 mm² stosujemy tulejkę 2,5 mm²).
• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części stykowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Proces zaciskania: Wprowadź przewód z nałożoną tulejką do odpowiedniego gniazda matrycy i ściśnij rękojeści do momentu zwolnienia blokady zapadkowej.
• Kontrola: Po wykonaniu zacisku należy wzrokowo sprawdzić, czy tulejka jest równomiernie odkształcona i czy przewód stabilnie osadzony jest wewnątrz końcówki.

FAQ

1. Czy praska PZ6R nadaje się do zaciskania końcówek oczkowych?
Nie, model PZ6R jest dedykowany wyłącznie do końcówek tulejkowych. Do końcówek oczkowych lub konektorowych należy użyć narzędzi z odpowiednio wyprofilowaną matrycą.

2. Co zrobić, jeśli zapadka zablokuje się w trakcie pracy?
Narzędzie posiada mechanizm awaryjnego zwalniania blokady, który pozwala na otwarcie ramion w przypadku błędnego umieszczenia końcówki w matrycy.

3. Czy kształt sześciokątny jest lepszy od czworokątnego?
Zacisk sześciokątny jest bardziej zbliżony do kształtu koła, co ułatwia wprowadzanie zarobionego przewodu do okrągłych zacisków śrubowych i sprężynowych w nowoczesnej aparaturze elektrycznej.
