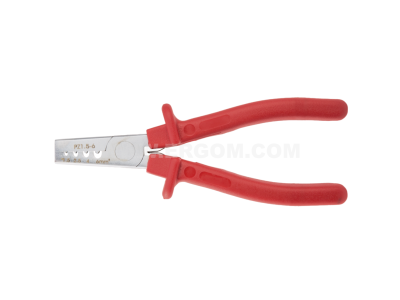

Praska PZ/1,5-6 | E06PZ-01010200101 Ergom

Opis i Kluczowe Cechy

Praska PZ/1,5-6 marki ERGOM to profesjonalne narzędzie ręczne zaprojektowane z myślą o precyzyjnym i trwałym zaciskaniu końcówek tulejkowych na przewodach o przekrojach od 1,5 mm² do 6 mm². Kluczowym elementem konstrukcyjnym jest zintegrowany mechanizm zapadkowy, który wymusza pełny cykl zaciskania. Rozwiązanie to gwarantuje powtarzalność operacji oraz eliminuje ryzyko niedociśnięcia końcówki, co jest krytyczne dla zapewnienia niskiej rezystancji styku w instalacjach elektrycznych. Kształt zacisku w formie trapezu zapewnia optymalne uformowanie tulejki, co ułatwia jej późniejszy montaż w zaciskach śrubowych i sprężynowych aparatury modułowej.

• Zakres pracy: Obsługa przewodów o przekrojach od 1,5 mm² do 6 mm² pozwala na wszechstronne wykorzystanie w prefabrykacji rozdzielnic.
• Mechanizm zapadkowy: Blokada powrotu ramion do momentu pełnego zaciśnięcia gwarantuje najwyższą jakość połączenia mechanicznego i elektrycznego.
• Profil zacisku: Trapezowy kształt matrycy zapewnia równomierne rozłożenie sił nacisku na tulejkę.
• Ergonomia: Odpowiednio wyprofilowane rękojeści redukują siłę potrzebną do wykonania operacji, co znacząco wpływa na komfort pracy przy długotrwałym użytkowaniu.

Zgodność z Normami

Narzędzie zostało wykonane zgodnie z rygorystycznymi standardami jakościowymi producenta ERGOM, co zapewnia długą żywotność nawet przy intensywnej eksploatacji przemysłowej. Prawidłowo wykonany zacisk trapezowy przy użyciu praski PZ/1,5-6 wspiera zachowanie parametrów połączeń elektrycznych wymaganych przez normę PN-EN 60947-1, dotyczącą aparatury niskonapięciowej, w zakresie pewności mocowania przewodów w zaciskach urządzeń.

Zastosowanie

Praska PZ/1,5-6 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Jest niezastąpiona podczas:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagane jest zakończenie przewodów linkowych tulejkami izolowanymi i nieizolowanymi.
• Prac serwisowych i modernizacyjnych w parkach maszynowych, wymagających pewnych połączeń odpornych na drgania.
• Montażu instalacji budynkowych, w których dbałość o poprawność styku elektrycznego przekłada się na bezpieczeństwo przeciwpożarowe.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać następujących zasad:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części stykowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej linki.
• Dobór końcówki: Należy upewnić się, że rozmiar tulejki odpowiada przekrojowi znamionowemu żyły (np. dla przewodu 2,5 mm² stosujemy tulejkę 2,5 mm²).
• Proces zaciskania: Przewód z nałożoną tulejką należy umieścić w odpowiednim gnieździe matrycy, a następnie ścisnąć rękojeści do momentu zwolnienia blokady zapadkowej.
• Kontrola: Po wykonaniu zacisku należy wzrokowo sprawdzić, czy tulejka jest trwale osadzona na przewodzie, a izolacja przylega do kołnierza końcówki.

FAQ

1. Czy praska PZ/1,5-6 nadaje się do zaciskania końcówek oczkowych?
Nie, to narzędzie jest dedykowane wyłącznie do końcówek tulejkowych. Do końcówek oczkowych należy zastosować praskę z odpowiednią matrycą (np. o profilu owalnym lub punktowym).

2. Co zrobić, jeśli mechanizm zapadkowy zablokuje się przed końcem cyklu?
Większość profesjonalnych prasek ERGOM posiada mechanizm awaryjnego zwalniania blokady, jednak w normalnych warunkach należy dokończyć ściskanie rękojeści, aby praska otworzyła się samoczynnie.

3. Czy kształt trapezu jest lepszy od kwadratu?
Zacisk trapezowy jest standardem w wielu aplikacjach przemysłowych i doskonale sprawdza się w większości zacisków windowych stosowanych w wyłącznikach nadprądowych i stycznikach.
