Praska PZ/0,5-2,5 | E06PZ-01010100101 Ergom

Opis i Kluczowe Cechy

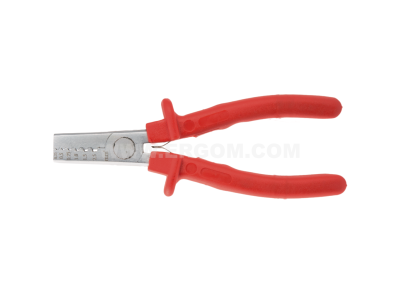

Praska PZ/0,5-2,5 marki ERGOM to profesjonalne narzędzie ręczne zaprojektowane z myślą o precyzyjnym i trwałym zaciskaniu końcówek tulejkowych na przewodach miedzianych. Urządzenie obsługuje szeroki zakres przekrojów od 0,5 mm² do 2,5 mm², co czyni je niezwykle uniwersalnym rozwiązaniem w codziennej pracy elektroinstalatora. Kluczowym elementem konstrukcyjnym jest zintegrowany mechanizm zapadkowy, który gwarantuje powtarzalność zacisku poprzez wymuszenie pełnego cyklu pracy narzędzia – praska otworzy się dopiero po osiągnięciu odpowiedniej siły nacisku. Kształt zacisku w formie trapezu zapewnia optymalne ułożenie żył przewodu wewnątrz końcówki, co minimalizuje rezystancję styku i zwiększa odporność mechaniczną połączenia.

• Zakres pracy: 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm².
• Mechanizm zapadkowy: Zapewnia wysoką jakość i powtarzalność połączeń elektrycznych.
• Profil zacisku: Trapezowy, idealny do montażu w zaciskach śrubowych i sprężynowych.
• Ergonomia: Rękojeści pokryte materiałem antypoślizgowym redukują zmęczenie dłoni podczas długotrwałych prac montażowych.

Zgodność z Normami

Narzędzie zostało wykonane zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Konstrukcja praski wspiera wykonywanie połączeń elektrycznych zgodnych z normą PN-EN 60352-2, która określa wymagania dotyczące połączeń zaciskanych bezlutowych. Dzięki precyzyjnej matrycy, końcówki zaciśnięte przy użyciu modelu PZ/0,5-2,5 spełniają rygorystyczne normy bezpieczeństwa, co jest kluczowe przy odbiorach instalacji przemysłowych oraz rozdzielnic niskiego napięcia.

Zastosowanie

Praska ERGOM PZ/0,5-2,5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w automatyce przemysłowej. Jest niezastąpiona wszędzie tam, gdzie wymagane jest zakończenie przewodu typu linka końcówką tulejkową przed wpięciem go do aparatury modułowej, sterowników PLC czy listew zaciskowych. Dzięki trapezowemu profilowi zacisku, przewody idealnie mieszczą się w wąskich gniazdach nowoczesnych aparatów elektrycznych, zapewniając pewny styk elektryczny.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać następujących kroków:

• Dobierz odpowiednią końcówkę tulejkową do przekroju znamionowego obrabianego przewodu (np. dla przewodu 1,5 mm² użyj końcówki o tym samym rozmiarze).
• Zdejmij izolację z przewodu na długość odpowiadającą części stykowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wsuń odizolowany przewód do końcówki, a następnie umieść go w odpowiednim gnieździe matrycy praski.
• Ściśnij rękojeści do momentu, aż mechanizm zapadkowy zwolni blokadę, co sygnalizuje poprawne zakończenie procesu zaciskania.
• Po wykonaniu operacji sprawdź wzrokowo, czy izolacja przewodu przylega do kołnierza końcówki, a miedź wypełnia całą tulejkę.

FAQ

1. Czy praska posiada możliwość regulacji siły docisku?
Tak, większość modeli profesjonalnych prasek ERGOM z mechanizmem zapadkowym posiada fabrycznie skalibrowaną siłę docisku, która może być korygowana przez autoryzowany serwis w celu utrzymania parametrów technicznych.

2. Czy kształt trapezu jest lepszy od kwadratu?
Zacisk trapezowy jest klasycznym rozwiązaniem, które doskonale sprawdza się w tradycyjnych zaciskach śrubowych, zapewniając dużą powierzchnię styku i stabilność mechaniczną.

3. Czy narzędzie nadaje się do końcówek izolowanych i nieizolowanych?
Praska PZ/0,5-2,5 jest przeznaczona do zaciskania tulejek zarówno izolowanych, jak i nieizolowanych w podanym zakresie przekrojów.
