Praska do końcówki konektorowej 22-10 AWG NEO | 01-503 NEO TOOLS

Opis i Kluczowe Cechy

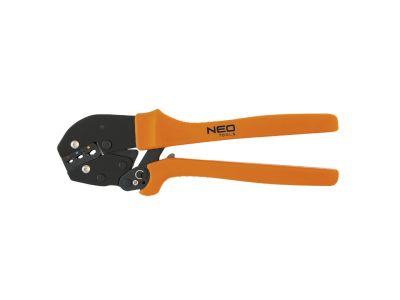

Praska do końcówek konektorowych NEO o numerze katalogowym 01-503 to profesjonalne narzędzie zaprojektowane z myślą o wymagających pracach elektroinstalacyjnych. Urządzenie obsługuje szeroki zakres przekrojów przewodów od 22 do 10 AWG, co w przeliczeniu na standardy metryczne pozwala na precyzyjne zaciskanie konektorów na żyłach o przekrojach od 0,5 mm² do 6,0 mm². Kluczowym elementem konstrukcyjnym jest zintegrowany mechanizm zapadkowy, który wymusza pełny cykl zaciskania, eliminując ryzyko niedociśnięcia końcówki i powstawania niebezpiecznych rezystancji na styku.

• Wysoka twardość szczęk: Wykonanie z hartowanej stali zapewnia długowieczność narzędzia nawet przy intensywnej eksploatacji w warunkach przemysłowych.
• Ergonomia pracy: Dwumateriałowe rękojeści pokryte antypoślizgową powłoką redukują zmęczenie dłoni podczas seryjnego wykonywania połączeń.
• Regulacja siły docisku: Wbudowane pokrętło pozwala na dostosowanie siły nacisku do specyfiki używanych komponentów.
• Precyzyjna matryca: Specjalnie wyprofilowane gniazda gwarantują, że końcówka konektorowa zostanie zaciśnięta symetrycznie i trwale.

Zgodność z Normami

Narzędzie zostało zaprojektowane w oparciu o rygorystyczne standardy jakościowe marki NEO, co gwarantuje powtarzalność parametrów mechanicznych połączenia. Prawidłowo wykonany zacisk przy użyciu praski 01-503 pozwala na uzyskanie połączeń spełniających wymagania normy PN-EN 60352-2, dotyczącej połączeń zagniatanych bezlutowych. Dzięki temu instalator ma pewność, że wykonana instalacja przejdzie pomyślnie pomiary rezystancji izolacji oraz próby obciążeniowe.

Zastosowanie

Praska NEO 01-503 znajduje szerokie zastosowanie w wielu gałęziach elektrotechniki i automatyki:

• Prefabrykacja szaf sterowniczych: Idealna do zarabiania przewodów sygnałowych i zasilających wewnątrz rozdzielnic.
• Serwis elektroniki i AGD: Niezbędna przy naprawach wiązek kablowych wymagających użycia konektorów płaskich, oczkowych lub widełkowych.
• Instalacje samochodowe: Doskonale sprawdza się przy modernizacji instalacji 12V/24V w pojazdach mechanicznych.
• Utrzymanie ruchu: Podstawowe wyposażenie każdego technika odpowiedzialnego za sprawność linii produkcyjnych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad:

1. Dobierz odpowiedni rozmiar końcówki konektorowej do przekroju żyły przewodu (zgodnie z oznaczeniem kolorystycznym lub AWG).
2. Zdejmij izolację z przewodu na długość odpowiadającą tulejce zaciskowej konektora, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
3. Umieść konektor w odpowiednim gnieździe matrycy praski (oznaczonym kolorami lub zakresem przekroju).
4. Wsuń odizolowany przewód do oporu i zaciśnij rękojeści, aż mechanizm zapadkowy zwolni blokadę.
5. Po zakończeniu operacji sprawdź wzrokowo poprawność zacisku oraz wykonaj próbę wytrzymałościową poprzez lekkie pociągnięcie przewodu.

FAQ

1. Czy praska nadaje się do tulejek izolowanych?
Model 01-503 jest dedykowany do końcówek konektorowych. Do tulejek cienkościennych zaleca się stosowanie dedykowanych prasek o innym profilu matrycy.

2. Co oznacza zakres 22-10 AWG?
Jest to amerykański system miar przekroju przewodów. W przeliczeniu na standardy europejskie odpowiada to zakresowi od około 0,5 mm² do 6,0 mm².

3. Czy można regulować siłę zacisku?
Tak, praska posiada mechanizm regulacji siły docisku, co pozwala na optymalizację pracy w zależności od twardości materiału, z którego wykonano konektory.
