Praska do końcówek oczkowych PPZPKS 6-50 400mm standard niemiecki 054389 | 05103896 PROTEC.class

Alternatywny kod produktu: 054389

Opis i Kluczowe Cechy

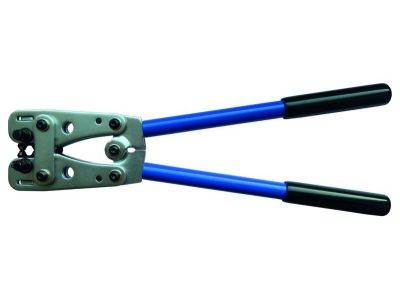

Praska ręczna dźwigniowa model PPZPKS 6-50 (symbol 05103896, długość 400 mm) przeznaczona do zaciskania końcówek oczkowych wykonanych zgodnie z normą DIN 46235 oraz złączek kablowych DIN 46267 część 1. Dzięki obrotowym szczękom i sześciokątnemu kształtowi zacisku zapewnia powtarzalne, solidne połączenie w zakresie od 6 mm² do 50 mm². Narzędzie o długości 400 mm umożliwia wygodną pracę siłą ręki, bez konieczności stosowania dodatkowych systemów hydraulicznych.

• Zakrob końcówek 6–50 mm²: obsługa szerokiego przekroju – od PPK 6/M5 do PPK 50/M12 – w jednym narzędziu, redukcja potrzeby wymiany matryc i przyspieszenie montażu.
• Obrotowe szczęki z zaciskiem sześciokątnym: zapewniają równomierne odkształcenie końcówki i trwałe, niskooporowe połączenie zgodne z wymaganiami norm DIN.
• Długość 400 mm (ramię dźwigni): odpowiednia siła zaciskania bez nadmiernego wysiłku, idealna do prac na szynie TH35 lub w rozdzielnicy.
• Zgodność z normami DIN 46235 i DIN 46267: gwarantuje kompatybilność z popularnymi końcówkami oczkowymi i złączkami kablowymi stosowanymi w instalacjach elektroenergetycznych.
• Kompaktowa, ręczna konstrukcja: nie wymaga zasilania ani układów hydraulicznych, dzięki czemu jest niezawodna i łatwa do przenoszenia między miejscami pracy.

Zgodność z Normami

Praska PPZPKS 6-50 została zaprojektowana do zaciskania końcówek zgodnych z normą DIN 46235 oraz złączek kablowych spełniających normę DIN 46267 część 1. Narzędzie przewidziane jest do pracy w standardzie niemieckim i poddawane jest kontroli jakości zgodnie z wymogami obowiązującymi dla tego typu urządzeń ręcznych. Oznaczenie CE potwierdza zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Praska przeznaczona jest przede wszystkim do profesjonalnych instalacji elektrycznych, sterowniczych i energetycznych, gdzie wymagane jest trwałe, niskooporowe połączenie końcówek oczkowych z przewodami miedzianymi lub aluminiowymi o przekroju od 6 do 50 mm².

• Zaciskanie końcówek oczkowych PPK w rozdzielnicach głównych i podrozdzielnicach.
• Montaż złączek kablowych przy przyłączaniu odbiorników przemysłowych (silniki, transformatory, piece).
• Wykonywanie połączeń w szafach sterowniczych i automatyce budynkowej (m.in. do styczników, przełączników, wyłączników).
• Prace konserwacyjne i serwisowe w instalacjach o przekroju przewodów do 50 mm².

Wskazówki Montażowe

Narzędzie może być używane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zaznajomiony z instrukcją producenta. Przed każdym użyciem należy upewnić się, że praska nie nosi uszkodzeń mechanicznych (pęknięcia, luz w mechanizmie dźwigni). Wybrać końcówkę oczkową odpowiednią do przekroju przewodu (zgodnie z normami DIN). Przewód należy odizolować na długość zalecaną przez producenta końcówki, a następnie włożyć w tulejkę końcówki. Umieścić końcówkę między szczękami praski w odpowiednim gnieździe dla danego przekroju (oznaczenia na szczękach). Ścisnąć dźwignię aż do oporu – zacisk powinien być sześciokątny i pozbawiony zadziorów. Po zaciśnięciu wzrokowo sprawdzić, czy końcówka nie przesuwa się względem przewodu. Nie przekraczać zakresu 6–50 mm² stosowania praski. Przed rozpoczęciem prac elektrycznych napięcie w obwodzie musi być bezwzględnie odłączone i zabezpieczone przed ponownym załączeniem.

FAQ

• Jaki jest zakres końcówek obsługiwanych przez tę praskę? Zakres wynosi od 6 mm² do 50 mm², co odpowiada końcówkom oczkowym PPK 6/M5 do PPK 50/M12. Narzędzie zaciska w kształt sześciokątny.
• Czy praska nadaje się do końcówek izolowanych (w tulejkach)? Praska została zaprojektowana do końcówek oczkowych nieizolowanych zgodnych z DIN 46235 oraz złączek kablowych DIN 46267. Do końcówek izolowanych zaleca się stosowanie osobnej matrycy lub narzędzia dedykowanego.
• Czy potrzebne są dodatkowe matryce do różnych przekrojów? Nie – obrotowe szczęki posiadają zintegrowane gniazda dla całego zakresu 6, 10, 16, 25, 35, 50 mm². Nie ma potrzeby wymiany matryc, wystarczy obrócić szczęki do odpowiedniego oznaczenia.
