PowerTag A9 F63 3PN | A9MEM1570 Schneider Electric

Opis i Kluczowe Cechy

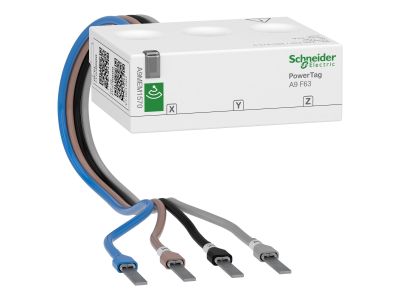

Czujnik energii PowerTag A9 F63 3PN (numer katalogowy A9MEM1570) firmy Schneider Electric to bezprzewodowy moduł pomiarowy przeznaczony do monitorowania obwodów trójfazowych 3P+N o obciążalności do 63 A. Dzięki zintegrowanej komunikacji bezprzewodowej umożliwia zdalny odczyt parametrów sieci bez konieczności prowadzenia dodatkowego okablowania. Urządzenie dostarcza dokładnych pomiarów w czasie rzeczywistym, wspierając efektywne zarządzanie energią i diagnostykę instalacji.

• Komunikacja bezprzewodowa: Eliminuje potrzebę przewodów sygnałowych – dane pomiarowe są przesyłane do koncentratora lub bramy, co upraszcza instalację i rozbudowę systemu monitoringu.
• Pomiary w czasie rzeczywistym: Rejestruje energię czynną, moc czynną, prąd, napięcie oraz współczynnik mocy – umożliwia bieżącą kontrolę obciążenia i szybką identyfikację odchyleń.
• Alarm zaniku napięcia: W przypadku utraty zasilania wysyła alarm wraz z wartością prądu przed wyłączeniem – pozwala na natychmiastową reakcję i minimalizację przestojów.
• Klasa dokładności 1: Gwarantuje wiarygodność pomiarów energii i mocy, niezbędną do rozliczeń i optymalizacji zużycia.
• Prąd maksymalny Imax 63 A: Dostosowany do obwodów o znacznym obciążeniu – bezpieczna praca bez ryzyka przeciążenia czujnika.
• Elastyczny montaż: Może być instalowany na górze lub na dole urządzenia ochronnego, co ułatwia dopasowanie do istniejącej rozdzielnicy.

Zgodność z Normami

Czujnik PowerTag A9 F63 3PN jest zgodny z normą IEC 61557-12 (PMD-I/DD/K55/1, klasa 1). Urządzenie posiada deklarację środowiskową Green Premium firmy Schneider Electric, potwierdzającą zgodność z najnowszymi przepisami, przejrzystość wpływu na środowisko oraz niską emisję CO₂.

Zastosowanie

Czujnik przeznaczony jest do systemów zarządzania energią w budynkach komercyjnych, przemysłowych oraz w infrastrukturze. Dzięki komunikacji bezprzewodowej i dokładnym pomiarom znajduje zastosowanie w następujących scenariuszach:

• Monitorowanie zużycia energii i mocy w obwodach 3P+N – umożliwia analizę profilu obciążenia i wykrywanie nieefektywności.
• Diagnostyka dostępności zasilania – alarm zaniku napięcia umożliwia szybką reakcję na awarie sieci.
• Integracja z systemami BMS/PLC – dane pomiarowe są dostępne przez koncentrator/bramę do dalszego przetwarzania i automatyki budynkowej.
• Audyt energetyczny i rozliczenia międzywydziałowe – klasa dokładności 1 zapewnia wiarygodność danych.

Wskazówki Montażowe

Montaż czujnika PowerTag A9 F63 3PN powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie instaluje się na górze lub na dole wybranego urządzenia ochronnego (np. wyłącznika nadprądowego) – nie wymaga osobnej szyny DIN. Dokręcaj zaciski z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu obciążenia. Po montażu sprawdź poprawność komunikacji z koncentratorem lub bramą.

FAQ

• Czy czujnik wymaga koncentratora lub bramy? Tak, PowerTag A9 F63 3PN jest urządzeniem przesyłającym dane bezprzewodowo, dlatego do odbioru i wizualizacji pomiarów niezbędny jest kompatybilny koncentrator lub brama (np. PowerTag Link lub EcoStruxure Panel Server).
• Jakie napięcie znamionowe może być mierzone? Czujnik pracuje w sieciach trójfazowych 3P+N o napięciu międzyfazowym 220–240 V AC ±20% lub 380–415 V AC ±20%. Należy dobrać model do konkretnej instalacji.
• Jaki jest stopień ochrony czujnika? Obudowa posiada stopień ochrony IP20 (ochrona przed ciałami stałymi powyżej 12,5 mm) oraz odporność mechaniczną IK05. Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf elektrycznych.
