PowerTag A9 F63 1PN | A9MEM1560 Schneider Electric

Opis i Kluczowe Cechy

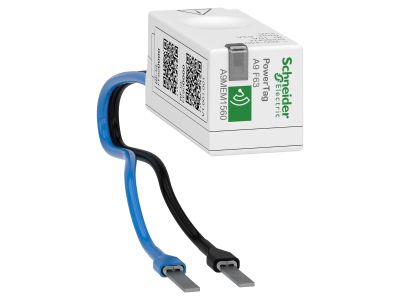

Czujnik energii PowerTag A9 F63 1PN o symbolu A9MEM1560 marki Schneider Electric to inteligentne urządzenie pomiarowe z bezprzewodową transmisją danych, przeznaczone do monitorowania obwodów jednofazowych 1P+N o obciążalności do 63A. Dzięki precyzyjnym pomiarom w czasie rzeczywistym energii czynnej, mocy czynnej, prądu, napięcia i współczynnika mocy umożliwia zaawansowane zarządzanie energią oraz szybką diagnostykę obwodu. Kompaktowa konstrukcja (szerokość 1 modułu) i niski pobór mocy (≤1 VA) ułatwiają integrację z istniejącą rozdzielnicą.

• Maksymalny prąd Imax 63 A / prąd bazowy Ib 10 A: dedykowany do obwodów o znacznym obciążeniu, zapewnia bezpieczny i dokładny pomiar w szerokim zakresie roboczym.
• Komunikacja bezprzewodowa (Flex): umożliwia zdalne odczyty i integrację z systemem zarządzania energią bez konieczności prowadzenia dodatkowych przewodów.
• Alarm zaniku napięcia i pomiar prądu przed odłączeniem: pozwala na szybką reakcję na awarie zasilania i rejestrację ostatnich wartości przed wyłączeniem.
• Klasa dokładności 1 (IEC 61557-12, PMD-I/DD/K55/1): gwarantuje wiarygodne pomiary energii i mocy, niezbędne do optymalizacji kosztów eksploatacji.
• Stopień ochrony IP20 / odporność na udary IK05: bezpieczna praca w suchych pomieszczeniach rozdzielnic, odporność na przypadkowe uderzenia mechaniczne.

Zgodność z Normami

Czujnik PowerTag A9MEM1560 spełnia wymagania normy IEC 61557-12 (PMD-I/DD/K55/1, klasa 1) dotyczącej urządzeń do pomiaru parametrów sieci elektroenergetycznej. Posiada certyfikat CE oraz oznakowanie Green Premium firmy Schneider Electric, potwierdzające zgodność z przepisami środowiskowymi i przejrzystość wpływu na środowisko.

Zastosowanie

PowerTag A9 F63 1PN przeznaczony jest do precyzyjnego monitorowania obciążeń w instalacjach jednofazowych, szczególnie w aplikacjach wymagających zdalnego nadzoru i zarządzania energią. Sprawdza się w obiektach komercyjnych, przemysłowych oraz w inteligentnych budynkach.

• Monitorowanie zużycia energii w obwodach odbiorczych (oświetlenie, gniazda, urządzenia) z możliwością analizy w czasie rzeczywistym.
• Diagnostyka obciążenia i dostępności zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z systemami BMS (Building Management System) oraz platformami IoT dzięki komunikacji bezprzewodowej z koncentratorem lub bramą.
• Generowanie alarmów o zaniku napięcia i przekroczeniu progów prądowych – wsparcie dla utrzymania ruchu i szybkiego reagowania na awarie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. PowerTag montuje się na górze lub na dole wyłącznika nadprądowego lub różnicowoprądowego (na szynie TH35/DIN) – brak potrzeby stosowania dodatkowych przewodów pomiarowych. Należy zwrócić uwagę na zgodność z obciążalnością wyłącznika (maks. 63 A) oraz kierunek montażu zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obwodu.

FAQ

• Czy PowerTag wymaga dodatkowego koncentratora do działania? Tak, do komunikacji bezprzewodowej i przesyłania danych pomiarowych konieczne jest podłączenie do koncentratora lub bramy (np. PowerTag Link). Sam czujnik nie pracuje samodzielnie.
• Jaki jest stopień ochrony i odporność mechaniczna? Urządzenie posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm) oraz odporność na udary IK05 – nadaje się do montażu w standardowych rozdzielnicach wewnątrz budynków.
• Czy czujnik mierzy napięcie i moc bierną? PowerTag mierzy napięcie (200–240 VAC ±20%) oraz oblicza współczynnik mocy, dzięki czemu dostarcza pełen zestaw parametrów: energię czynną, moc czynną, prąd, napięcie i cos φ.
