Power Connecting Cable 0,3m | 6XV1801-5DE30 Siemens

Alternatywny kod produktu: 6XV18015DE30

Opis i Kluczowe Cechy

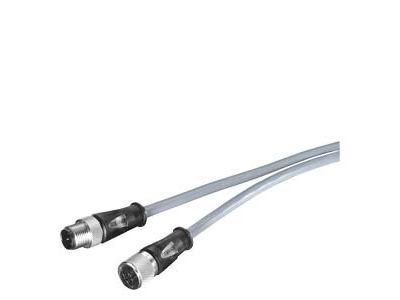

Kabel zasilający Power Connecting Cable firmy Siemens (SIMATIC NET) o symbolu 6XV1801-5DE30 to prefabrykowany przewód z wtyczką M12 i gniazdem M12 w konfiguracji kątowej 180/180. Kabel wyposażono w 4-biegunowe złącze z kodowaniem A, co zapewnia bezpieczną i jednoznaczną polaryzację połączenia. Długość 0,3 m umożliwia instalację w zwartych szafach sterowniczych bez nadmiaru przewodu.

• Złącza M12-180 po obu stronach: kątowe wtyczka i gniazdo ułatwiają prowadzenie kabla w ciasnych przestrzeniach i redukują obciążenie mechaniczne na złączach.
• 4-biegunowe, kodowanie A: zapewnia poprawne przyporządkowanie styków i kompatybilność z systemami automatyki (np. ET 200).
• Prefabrykowana długość 0,3 m: eliminuje konieczność samodzielnego obrabiania kabla, oszczędza czas montażu i gwarantuje powtarzalną jakość połączenia.
• Przeznaczony do zasilania w sieciach SIMATIC NET: dedykowany do dystrybucji napięcia w modułach ET 200 i innych urządzeniach automatyki.

Zgodność z Normami

Kabel spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zgodność z standardami DIN gwarantuje niezawodne działanie w warunkach przemysłowych.

Zastosowanie

Kabel zasilający M12 0,3m przeznaczony jest do łączenia modułów rozproszonego systemu peryferyjnego ET 200 z zasilaczem lub kontrolerem. Sprawdza się w następujących scenariuszach:

• Zasilanie modułów ET 200 w szafach sterowniczych o ograniczonej przestrzeni
• Połączenie pomiędzy zasilaczem a interfejsem sieciowym w systemach SIMATIC NET
• Tworzenie krótkich odcinków zasilających w instalacjach z częstą zmianą konfiguracji
• Zapewnienie sprawnego połączenia w aplikacjach wymagających szybkiego uruchomienia (plug-and-play)

Wskazówki Montażowe

Montaż i podłączenie kabla może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Sprawdź, czy złącza M12 są prawidłowo dokręcone – zalecany moment dokręcania zgodny z dokumentacją producenta. Dobór zabezpieczeń nadprądowych i przekrojów przewodów (w przypadku przedłużania) musi być zgodny z obowiązującymi normami. Kabel montuj na szynie lub w korycie kablowym, unikając ostrych zagięć.

FAQ

• Czy kabel jest odpowiedni do transmisji danych? Nie – jest to kabel zasilający (Power Connecting Cable) z 4 pinami przeznaczonymi do dystrybucji napięcia. Do transmisji danych w sieci PROFINET stosuje się osobne kable (np. 6XV1841-2A).
• Jaka jest maksymalna dopuszczalna temperatura otoczenia? W dostarczonych danych nie określono zakresu temperatur. W standardowych kablach M12 Siemens przyjmuje się zakres -25 °C do +80 °C – dla pewności sprawdź dokumentację techniczną.
• Czy mogę go użyć z innymi urządzeniami niż ET 200? Tak, pod warunkiem że urządzenie posiada gniazdo M12 A-coded 4-pin przeznaczone do zasilania. Zawsze weryfikuj polaryzację i napięcie zasilania przed podłączeniem.
