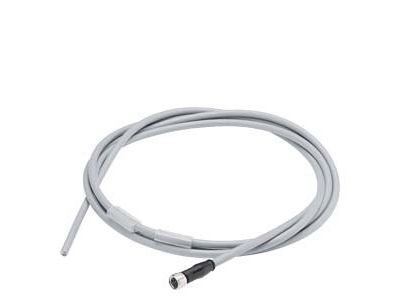

Power cable M8, single-sided assembled with M8 socket, 4-pole, length 10 m | 6ES7194-2LN10-1AC0 Siemens

Alternatywny kod produktu: 6ES71942LN101AC0

Opis i Kluczowe Cechy

Przewód zasilający M8 firmy Siemens (symbol 6ES7194-2LN10-1AC0) to jednostronnie zakończony kabel z gniazdem M8, przeznaczony do systemu rozproszonych wejść/wyjść SIMATIC ET 200AL. Dzięki 4-biegunowej konstrukcji i długości 10 metrów umożliwia elastyczne prowadzenie połączeń w instalacjach automatyki przemysłowej. Prefabrykowane zakończenie skraca czas montażu i eliminuje ryzyko błędów okablowania.

• Złącze M8, 4-biegunowe: kompaktowa wtyczka zapewnia pewne połączenie sygnałów i zasilania w ciasnych przestrzeniach montażowych.
• Długość 10 m: wystarczający zasięg do łączenia rozproszonych modułów I/O z czujnikami i aktuatorami w polu.
• Jednostronnie zakończony gniazdem M8: druga strona gotowa do samodzielnego zakończenia (np. kostką lub wtykiem), co daje swobodę dopasowania do konkretnej aplikacji.
• Dedykowany do SIMATIC ET 200AL: idealnie dopasowany do systemu o stopniu ochrony IP65/67 (system), odporny na trudne warunki środowiskowe (zgodnie z parametrami systemu).
• Prefabrykowane zakończenie fabryczne: oszczędza czas instalacji i redukuje ryzyko zwarć lub przerw w transmisji.

Zgodność z Normami

Kabel został zaprojektowany zgodnie z wymaganiami niemieckiego przemysłu elektrotechnicznego i posiada certyfikację CE. Spełnia standardy jakości i trwałości stosowane w systemie SIMATIC ET 200AL. Dokładne deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przewód M8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne okablowanie w rozproszonych systemach I/O. Idealnie nadaje się do:

• Połączenia modułów ET 200AL z czujnikami (indukcyjnymi, pojemnościowymi, fotoelektrycznymi) w liniach produkcyjnych.
• Transmisji sygnałów binarnych i zasilania dla aktuatorów (np. siłowników zaworów, elementów wykonawczych).
• Tworzenia instalacji w strefach o ograniczonej przestrzeni – kompaktowa wtyczka M8 nie wymaga dużej ilości miejsca.
• Szybkiej rozbudowy systemów automatyki w trybie Plug & Play.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, ze zwróceniem uwagi na odłączenie zasilania przed rozpoczęciem prac. Kabel należy prowadzić w taki sposób, aby unikać ostrych zagięć i uszkodzeń mechanicznych. Przekrój przewodu oraz sposób zakończenia strony niepodłączonej muszą być dobrane zgodnie z obowiązującymi przepisami i prądem obciążenia. W przypadku montażu w rozdzielniach należy zwrócić uwagę na minimalne promienie gięcia podane w dokumentacji producenta.

FAQ

• Czy kabel M8 6ES7194-2LN10-1AC0 jest odporny na działanie oleju i wilgoci? Kabel przeznaczony jest do współpracy z systemem ET 200AL, który charakteryzuje się stopniem ochrony IP65/67. Sam przewód nie ma podanego stopnia ochrony, jednak w standardowej eksploatacji w osłonie systemu zachowuje odporność na zachlapanie i olej. Szczegółowe dane środowiskowe należy sprawdzić w karcie katalogowej.
• Jaka jest maksymalna długość przedłużenia tego kabla? Producent nie podaje dopuszczalnej łącznej długości. W przypadku potrzeby przedłużenia należy stosować złączki M8 i przewody o odpowiednich parametrach, pamiętając o spadkach napięcia oraz wymaganiach sygnałów w systemie ET 200AL.
• Czy kabel można stosować w aplikacjach o stałym ruchu (przewód giętki)? Kabel jest przeznaczony do montażu nieruchomego (statycznego). W przypadku zastosowań z ciągłym przemieszczaniem zaleca się użycie przewodów giętkich z serii TRA, jeśli są dostępne dla danego systemu.
