Power cable M8, both ends assembled with M8 connector and M8 socket, 4-pole, length 0.19 m | 6ES7194-2LH02-1AA0 Siemens

Alternatywny kod produktu: 6ES71942LH021AA0

Opis i Kluczowe Cechy

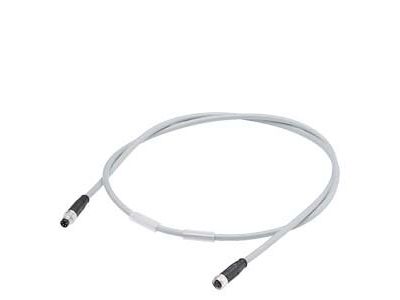

Kabel zasilający M8 o symbolu 6ES7194-2LH02-1AA0 firmy Siemens to prefabrykowane połączenie z wtyczką i gniazdem M8, 4-biegunowe, o długości 0,19 m. Przeznaczony do systemów SIMATIC ET 200AL, zapewnia szybki i niezawodny montaż w rozproszonych strukturach I/O. Dzięki gotowym końcówkom eliminuje potrzebę ręcznego skręcania – oszczędza czas i minimalizuje ryzyko błędów instalacyjnych.

• Złącze M8 (wtyczka + gniazdo): Kompaktowa, przemysłowa konstrukcja zapewnia pewne połączenie w trudnych warunkach pracy, odporna na wibracje i zabrudzenia w zakresie pracy systemu.
• 4-biegunowa konfiguracja: Umożliwia transmisję sygnałów lub zasilania w standardowej topologii czujników i aktuatorów – elastyczność w podłączaniu urządzeń peryferyjnych.
• Długość 0,19 m: Precyzyjnie dobrana do prowadzenia w szafie sterowniczej lub w bezpośrednim sąsiedztwie modułów – redukuje nadmiar przewodów i ułatwia okablowanie.
• Obustronnie skonfekcjonowany: Gotowy do użycia bez narzędzi, eliminuje ryzyko błędów podczas zaciskania – skraca czas instalacji i zwiększa powtarzalność połączeń.
• Kompatybilność z SIMATIC ET 200AL: Zapewnia bezproblemową integrację z modułami I/O o stopniu ochrony IP65/67 – idealny do zastosowań w liniach produkcyjnych i maszynach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada znak CE. Jest zgodny ze standardami przemysłowymi dla systemów rozproszonego I/O oraz z wewnętrznymi specyfikacjami Siemens SIMATIC. W razie potrzeby szczegółowych certyfikatów należy sięgnąć do dokumentacji technicznej producenta.

Zastosowanie

Kabel zasilający M8 stosowany jest w automatyce przemysłowej do szybkiego i niezawodnego łączenia modułów I/O z czujnikami, aktuatorami oraz urządzeniami sygnalizacyjnymi. Sprawdza się szczególnie w systemach wymagających kompaktowych połączeń odpornych na warunki środowiskowe.

• Podłączenie czujników indukcyjnych, optycznych lub pojemnościowych do modułów ET 200AL w liniach produkcyjnych.
• Zasilanie i transmisja sygnałów do aktuatorów (np. siłowników, zaworów) w zautomatyzowanych procesach.
• Tworzenie mostów połączeniowych między modułami I/O w szafach sterowniczych o ograniczonej przestrzeni.
• Szybka wymiana uszkodzonych przewodów w instalacjach eksploatowanych w trudnych warunkach (pył, wilgoć, drgania).

Wskazówki Montażowe

Montaż i demontaż kabla może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania całego systemu. Kabel należy prowadzić w sposób uniemożliwiający mechaniczne uszkodzenie izolacji i przeciążenie złącz. Moment dokręcania nakrętki złączki M8 powinien być zgodny z dokumentacją techniczną Siemens – nie przekraczać 0,4 Nm. Przekrój żył oraz parametry obciążenia dobierać do wymagań konkretnego obwodu. Unikać zginania kabla w promieniu mniejszym niż zalecany przez producenta (zazwyczaj 3-krotność średnicy zewnętrznej).

FAQ

• Czy kabel jest wyposażony w ekran? W dostępnych danych nie podano informacji o ekranowaniu. W razie potrzeby ochrony przed zakłóceniami elektromagnetycznymi zaleca się skonsultowanie z dokumentacją techniczną SIMATIC ET 200AL.
• Jaką długość ma kabel? Długość wynosi 0,19 m – jest to wartość stała, kabel nie podlega skracaniu ani przedłużaniu ze względu na prefabrykowane końcówki.
• Czy mogę użyć tego kabla z innymi systemami niż SIMATIC ET 200AL? Kabel posiada standardowe złącza M8 4-biegunowe, więc teoretycznie może być stosowany z każdym urządzeniem wyposażonym w gniazdo M8. Jednak gwarancja i pełna kompatybilność mechaniczno-elektryczna są potwierdzone tylko dla systemu Siemens SIMATIC ET 200AL.
