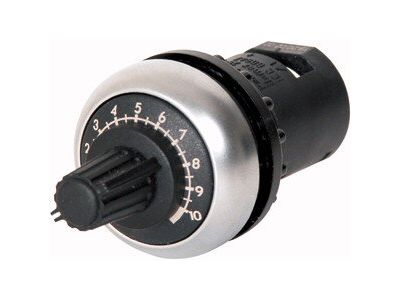

Potencjometr, niestandardowe wyk. M22-R*-* RMQ-Titan M22 | 263371 Eaton

Alternatywny kod produktu: M22-R*-*

Opis i Kluczowe Cechy

Potencjometr sterowniczy M22-R*-* (numer katalogowy 263371) z serii RMQ-Titan to urządzenie przeznaczone do płynnej regulacji analogowej w obwodach sterowania. Montowany w otworze o średnicy 22,5 mm, wyposażony w rezystor o mocy 0,5 W i dokładności liniowej ±10%. Trzy zewnętrzne zaciski śrubowe ułatwiają podłączenie, a stopień ochrony IP66 zapewnia niezawodną pracę w trudnych warunkach przemysłowych.

• Średnica montażowa 22,5 mm: uniwersalny wymiar umożliwiający montaż w standardowych otworach paneli i obudów.
• Moc rezystora 0,5 W: gwarantuje stabilną pracę w układach sterowania bez ryzyka przegrzania przy typowych obciążeniach.
• Dokładność liniowa ±10%: zapewnia powtarzalną i przewidywalną regulację wartości oporności.
• Stopień ochrony IP66: odporność na pył oraz silne strumienie wody – idealny do zastosowań w wilgotnym i zapylonym środowisku.
• Normy IEC/EN 60947 oraz VDE 0660: potwierdzona zgodność z europejskimi wymaganiami bezpieczeństwa i jakości.

Zgodność z Normami

Potencjometr spełnia wymagania norm IEC/EN 60947 oraz VDE 0660. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Potencjometr M22-R*-* znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja analogowa w układach sterowania maszyn i instalacji przemysłowych.

• Regulacja wartości zadanych w przetwornicach częstotliwości i falownikach.
• Płynna kontrola jasności, prędkości obrotowej lub temperatury w szafach sterowniczych.
• Element paneli operatorskich w automatyce budynkowej (np. regulacja oświetlenia DALI lub wentylacji).
• Zastosowanie w rozdzielnicach przemysłowych jako potencjometr nastawczy dla układów PLC.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Potencjometr montuje się w otworze o średnicy 22,5 mm na panelu lub obudowie. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia (max. 1,5 mm²). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy potencjometr jest podświetlany? Nie, model M22-R*-* nie posiada podświetlenia. Jest to wersja bez elementów LED.
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP66 – urządzenie jest pyłoszczelne i chronione przed silnymi strumieniami wody.
• Czy potencjometr ma charakterystykę liniową czy logarytmiczną? Charakterystyka jest liniowa, a dokładność wartości oporności wynosi ±10%.
