Potencjometr komplet XB5 R10K | XB5AD912R10K Schneider Electric

Opis i Kluczowe Cechy

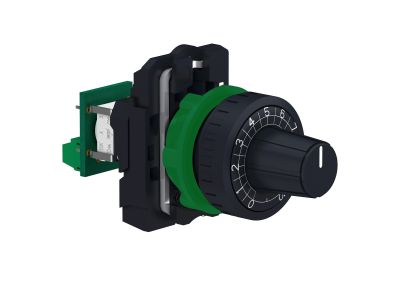

Potencjometr kompletny Schneider Electric z serii Harmony XB5 o oznaczeniu XB5AD912R10K to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o precyzyjnej regulacji parametrów w układach automatyki przemysłowej. Urządzenie charakteryzuje się rezystancją znamionową wynoszącą 10 kΩ, co pozwala na płynne i stabilne zadawanie sygnałów analogowych do falowników, sterowników PLC oraz innych modułów wykonawczych. Konstrukcja oparta na plastikowej, podwójnie izolowanej ramce zapewnia nie tylko bezpieczeństwo elektryczne, ale również wyjątkową odporność na działanie agresywnych środków chemicznych.

• Średnica montażowa 22 mm: Standardowy wymiar otworu montażowego gwarantuje pełną kompatybilność z większością pulpitów sterowniczych i obudów dostępnych na rynku.
• Wysoka szczelność: Stopnie ochrony IP66, IP67, IP69 oraz IP69K świadczą o całkowitej pyłoszczelności i odporności na strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych umożliwia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji.
• Wytrzymałość mechaniczna: Produkt został zaprojektowany tak, aby wytrzymać uderzenia i drgania występujące w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Potencjometr posiada certyfikację morską, co dopuszcza go do pracy w specyficznych warunkach okrętowych i portowych. Zgodność z normami Typu 4X (NEMA) gwarantuje ochronę przed korozją i ekstremalnymi warunkami atmosferycznymi. Urządzenie zostało przetestowane pod kątem pracy w szerokim zakresie temperatur od -40°C do 70°C, co czyni go rozwiązaniem uniwersalnym dla różnych stref klimatycznych i procesów technologicznych.

Zastosowanie

Potencjometr Schneider Electric Harmony XB5 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania maszyn. Jest idealnym interfejsem zewnętrznym do:

• Regulacji prędkości obrotowej: Współpraca z przemiennikami częstotliwości (falownikami) w celu precyzyjnego sterowania silnikami elektrycznymi.
• Zadawania parametrów procesowych: Regulacja temperatury, ciśnienia lub przepływu w układach zintegrowanych ze sterownikami PLC.
• Przemysłu spożywczego i chemicznego: Dzięki wysokiej odporności na mycie pod ciśnieniem i działanie detergentów.
• Sektora morskiego: Wykorzystanie w pulpitach sterowniczych na jednostkach pływających.

Wskazówki Montażowe

Montaż potencjometru XB5AD912R10K jest intuicyjny dzięki modularnej budowie serii Harmony XB5. Należy wykonać otwór o standardowej średnicy 22,5 mm w panelu o grubości dostosowanej do specyfikacji ramki. Po osadzeniu korpusu, należy dokręcić nakrętkę mocującą, zapewniając odpowiednią szczelność uszczelki. Przewody sygnałowe należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiegnie uszkodzeniu gwintu przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Dzięki plastikowej konstrukcji, urządzenie nie wymaga dodatkowego uziemienia ramki (podwójna izolacja).

FAQ

• Czy potencjometr jest dostarczany jako kompletny produkt? Tak, model XB5AD912R10K to kompletny zestaw gotowy do montażu, zawierający głowicę, korpus oraz element rezystancyjny.
• Jaka jest rezystancja tego modelu? Ten konkretny model posiada rezystancję 10 kΩ, co jest standardem w sterowaniu większością falowników.
• Czy mogę go zamontować w obudowie narażonej na bezpośrednie działanie deszczu? Tak, dzięki certyfikatowi IP66 i IP69K potencjometr jest w pełni odporny na warunki atmosferyczne oraz bezpośrednie zalewanie wodą.
• W jakim zakresie temperatur może pracować urządzenie? Urządzenie pracuje niezawodnie w ekstremalnym zakresie od -40°C do +70°C.
