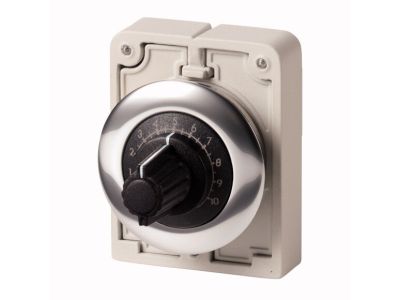

Potencjometr, 30mm płaski 4,7kOm, M30C-FR4K7 RMQ-Titan M30 | 187030 Eaton

Alternatywny kod produktu: M30C-FR4K7

Opis i Kluczowe Cechy

Potencjometr M30C-FR4K7 z serii RMQ-Titan M30 to element sterowniczy o rezystancji 4,7 kΩ i mocy znamionowej 0,5 W. Zapewnia płynną regulację sygnałów sterujących w aplikacjach przemysłowych. Stopień ochrony IP66 oraz metalowa ramka gwarantują odporność na trudne warunki środowiskowe. Montowany w otworze 30,5 mm, wyposażony w trzy niezależne zaciski śrubowe ułatwiające podłączenie.

• Rezystancja 4,7 kΩ (tolerancja ±10% liniowo): Precyzyjna charakterystyka liniowa umożliwia dokładne ustawienie wartości zadanej w obwodach sterowania.
• Moc znamionowa 0,5 W: Bezpieczna praca przy typowych sygnałach sterujących – bez ryzyka przegrzania elementu.
• Stopień ochrony IP66: Odporność na kurz i silne strumienie wody, co pozwala na zastosowanie w wilgotnym i zanieczyszczonym środowisku (np. hale produkcyjne, zewnętrzne szafy sterownicze).
• Metalowa ramka: Zwiększona wytrzymałość mechaniczna i odporność na uszkodzenia podczas montażu i eksploatacji.
• Trzy niezależne zaciski śrubowe: Umożliwiają podłączenie przewodów bez użycia narzędzi specjalistycznych – skraca czas instalacji i ułatwia serwis.

Zgodność z Normami

Potencjometr spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Potencjometr M30C-FR4K7 stosowany jest wszędzie tam, gdzie wymagana jest ręczna regulacja sygnału analogowego w obwodach sterowania maszyn i instalacji.

• Regulacja prędkości obrotowej silników poprzez sterowniki częstotliwości (przetwornice).
• Ustawianie poziomu jasności, temperatury lub ciśnienia w układach automatyki procesowej.
• Ręczne zadawanie wartości zadanej w panelach operatorskich maszyn przemysłowych (PLC, sterowniki).
• Wykorzystanie w szafach sterowniczych i rozdzielnicach jako element interfejsu operatora w trudnych warunkach (IP66).

Wskazówki Montażowe

Montaż potencjometru powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia w obwodzie. Urządzenie przeznaczone jest do montażu w panelu lub szafie sterowniczej – otwór montażowy o średnicy 30,5 mm. Docisk śruby mocującej ramkę należy wykonać z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia wynikającego z mocy znamionowej (0,5 W) i wartości rezystancji. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm².

FAQ

• Czy potencjometr posiada podświetlenie lub wbudowany LED? Nie, model M30C-FR4K7 nie zawiera podświetlenia. Jest to klasyczny potencjometr obrotowy bez elementów świetlnych.
• Jaki jest stopień ochrony potencjometru? Stopień ochrony wynosi IP66 (od strony czołowej). Oznacza to pełną ochronę przed pyłem oraz przed silnymi strumieniami wody – może być stosowany w środowiskach wilgotnych i zapylonych.
• Czy charakterystyka rezystancji jest liniowa czy logarytmiczna? Charakterystyka jest liniowa, co jest typowe dla potencjometrów stosowanych w sterowaniu przemysłowym. Tolerancja wynosi ±10% wartości nominalnej 4,7 kΩ.
