PotDis-BU type P1,light-colored, PU 1 | 6ES7193-6UP00-0DP1 Siemens

Alternatywny kod produktu: 6ES71936UP000DP1

Opis i Kluczowe Cechy

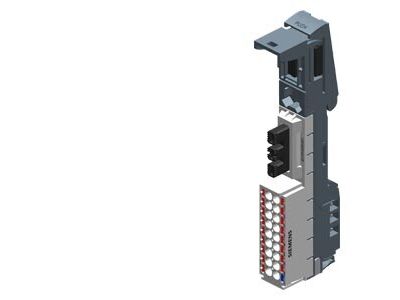

Moduł dystrybucji potencjału Siemens 6ES7193-6UP00-0DP1 (PotDis-BU Type P1, kolor jasny) przeznaczony dla systemu SIMATIC ET 200SP. Umożliwia rozdział 17 potencjałów P1 oraz 1 potencjału P2, co pozwala na uporządkowane i bezpieczne zasilanie wielu modułów peryferyjnych. Dzięki szerokości zaledwie 15 mm oraz zaciskom Push-In montaż i okablowanie są szybkie i beznarzędziowe.

• 17 x potencjał P1 oraz 1 x potencjał P2: umożliwia elastyczne zasilanie wielu odbiorników w systemie ET 200SP, redukując liczbę potrzebnych listew zaciskowych.
• Zaciski Push-In: beznarzędziowe podłączanie przewodów skraca czas montażu i ułatwia serwis.
• Szerokość 15 mm: kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, szczególnie w gęsto upakowanych rozdzielnicach.
• Odseparowane szyny P1, P2 i AUX od lewej jednostki podstawowej: zapewnia elastyczność konfiguracji i ułatwia tworzenie grup potencjałowych.
• Przeznaczony do systemu SIMATIC ET 200SP: gwarantuje pełną kompatybilność z modułami, BaseUnitami i akcesoriami serii, bez ryzyka błędów montażowych.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w systemie SIMATIC ET 200SP, który spełnia wymagania norm europejskich oraz posiada certyfikację CE. Szczegółowe dane dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł dystrybucji potencjału znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane dostarczanie napięcia do wielu modułów I/O w systemie rozproszonym ET 200SP, eliminując konieczność stosowania zewnętrznych listew zaciskowych.

• Rozdział potencjałów P1 i P2 w szafach sterowniczych maszyn i linii produkcyjnych.
• Zasilanie grup modułów I/O (cyfrowych, analogowych, fail-safe) w układach automatyki przemysłowej.
• Kompaktowa zabudowa w małych rozdzielnicach near-machine, gdzie liczy się każdy milimetr.
• Porządkowanie okablowania w stacjach ET 200SP z dużą liczbą modułów, poprawiające czytelność i ułatwiające diagnostykę.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł mocuje się na szynie TH35 (DIN) w systemie ET 200SP zgodnie z dokumentacją producenta. Zaciski Push-In służą do podłączania przewodów – należy stosować przewody o odpowiednim przekroju dobranym do prądu obciążenia. Przed przystąpieniem do prac należy zapoznać się z instrukcją montażu i zapewnić prawidłowe okablowanie szyn P1, P2 oraz AUX.

FAQ

• Czy moduł jest podświetlany lub wyposażony w diodę LED? Nie, moduł dystrybucji potencjału nie posiada elementów sygnalizacyjnych ani podświetlenia – jego funkcją jest wyłącznie rozdział potencjałów.
• Jaki stopień ochrony ma ten moduł? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura systemowa ET 200SP w szafie sterowniczej zapewnia ochronę IP20 (brak ochrony przed wilgocią i pyłem).
• Czy styki/połączenia działają w trybie normalnie otwartym (NO) czy zamkniętym (NC)? Moduł dystrybucji potencjału nie zawiera styków łączeniowych – jest to pasywny element rozdziału napięcia na szyny P1 i P2, dlatego pojęcie trybu pracy styku nie ma zastosowania.
