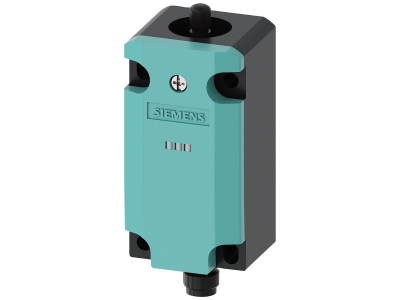

Wyłącznik podstawowy do łączników drogowych 3SE51, obudowa metal. 40mm,1NO/NC migowy element łącz. | 3SE5114-1CA00-1AF5 Siemens

Alternatywny kod produktu: 3SE51141CA001AF5

Opis i Kluczowe Cechy

Siemens Wyłącznik podstawowy do łączników drogowych serii 3SE5, model 3SE5114-1CA00-1AF5, to mechaniczne urządzenie przeznaczone do rejestracji pozycji i położenia elementów maszyn oraz nadzoru urządzeń ochronnych. Wyposażony w zestyk 1NO/1NC z migowym mechanizmem łączeniowym, zapewnia szybkie i niezawodne przełączanie. Obudowa metalowa o szerokości 40 mm gwarantuje wysoką trwałość i odporność na uszkodzenia mechaniczne. Urządzenie należy do rodziny łączników drogowych SIRIUS 3SE5, oferującej modułową konstrukcję umożliwiającą dostosowanie do różnorodnych aplikacji przemysłowych.

• Styki 1NO/1NC z migowym mechanizmem łączeniowym: Umożliwia szybkie przełączanie w celu niezawodnego sygnalizowania położenia oraz bezpiecznego odcięcia w układach nadzoru.
• Obudowa metalowa o szerokości 40 mm: Zapewnia wytrzymałość mechaniczną i długą żywotność w trudnych warunkach przemysłowych.
• Modułowa konstrukcja serii 3SE5: Pozwala na tworzenie wielu wariantów przy niewielkiej liczbie typów magazynowych, co ułatwia konfigurację i redukuje koszty.
• Uniwersalne mocowanie zgodne z normami EN 50047 oraz EN 50041: Gwarantuje kompatybilność z typowymi łącznikami drogowymi i łatwy montaż.
• Dopuszczenia międzynarodowe (IEC, UL): Urządzenie certyfikowane na rynki globalne, co ułatwia eksport i zastosowanie w maszynach eksportowanych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN 50047 i EN 50041 dotyczących łączników drogowych. Urządzenie posiada dopuszczenia międzynarodowe IEC oraz UL. Przy odpowiedniej konfiguracji systemu można osiągnąć poziom bezpieczeństwa PL e lub SIL 3.

Zastosowanie

Wyłącznik podstawowy 3SE5114-1CA00-1AF5 przeznaczony jest do stosowania w przemyśle jako element nadzoru bezpieczeństwa i rejestracji położenia.

• Rejestracja pozycji elementów maszyn (np. siłowników, osłon) w celu sterowania procesem produkcyjnym.
• Nadzorowanie ustawienia urządzeń ochronnych (osłon, klap) – zapewnienie bezpieczeństwa operatora.
• Sygnalizacja stanu w systemach automatyki przemysłowej (PLC, przekaźniki).
• Jako element wyłączników krańcowych w aplikacjach transportu i magazynowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na odpowiedniej powierzchni za pomocą elementów mocujących zgodnie z normami EN 50047/EN 50041. Przekrój przewodów należy dobrać do spodziewanego prądu roboczego (proszę sprawdzić w dokumentacji technicznej). W przypadku styków migowych należy zwrócić uwagę na prawidłowe ustawienie dźwigni napędowej (jeśli stosowana). Dokręcać śruby momentem zgodnym z zaleceniem producenta (patrz instrukcja).

FAQ

• Jaki jest tryb pracy styków? Styk ma mechanizm migowy (snap-action) – przełączanie następuje przy określonym punkcie zadziałania, co zapewnia szybkie i pewne przerwanie lub załączenie obwodu.
• Jaki stopień ochrony (IP) ma to urządzenie? Stopień ochrony nie został podany w danych technicznych dla tego konkretnego modelu. Należy sprawdzić dokumentację producenta w zależności od sposobu montażu i użytych akcesoriów.
• Czy ten wyłącznik może być używany w aplikacjach bezpieczeństwa do SIL3/PL e? Producent informuje, że przy odpowiedniej konfiguracji przełączników w systemie można spełnić wymagania SIL3/PL e, jednak dla konkretnej konfiguracji należy wykonać ocenę ryzyka i zastosować się do wytycznych bezpieczeństwa.
