Wyłącznik pozycyjny, obudowa metal. szer. 56mm, 1S/2Ö | 3SE5122-0LE01 Siemens

Alternatywny kod produktu: 3SE51220LE01

Opis i Kluczowe Cechy

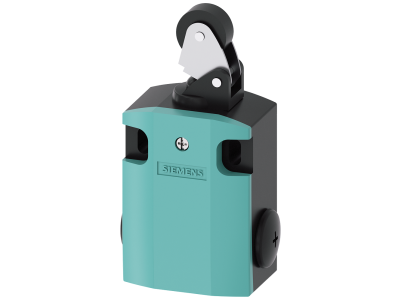

Wyłącznik pozycyjny z serii Siemens SIRIUS 3SE5, oznaczony symbolem 3SE5122-0LE01, przeznaczony do mechanicznej rejestracji położenia elementów maszyn. Posiada obudowę metalową o szerokości 56 mm oraz konfigurację styków 1S/2Ö (1 zwierny, 2 rozwierne). Wyposażono go w diody LED wskazujące bieżący stan urządzenia oraz technikę szybkozłączy, co przyspiesza prace montażowe i ułatwia diagnostykę.

• Konfiguracja styków 1S/2Ö: Jeden styk zwierny (S) i dwa rozwierne (Ö) umożliwiają precyzyjne sygnalizowanie zarówno załączenia, jak i wyłączenia pozycji, co daje elastyczność w układach sterowania.
• Obudowa metalowa o szerokości 56 mm: Zapewnia wysoką wytrzymałość mechaniczną w trudnych warunkach przemysłowych, a kompaktowy wymiar ułatwia zabudowę w ograniczonej przestrzeni.
• Diody LED statusu: Wbudowane diody informują o aktualnym stanie łącznika, skracając czas poszukiwania usterek i podnosząc komfort eksploatacji.
• Technika szybkozłączy: Redukuje czas podłączania przewodów, co przekłada się na szybszy montaż i niższe koszty instalacji.
• Szeroka zgodność normatywna: Punkty przełączania i mocowanie zaprojektowano zgodnie z EN 50047 i EN 50041, a urządzenie posiada dopuszczenia IEC oraz UL, co gwarantuje bezpieczne działanie w instalacjach globalnych.

Zgodność z Normami

Wyłącznik pozycyjny 3SE5122-0LE01 spełnia wymagania norm EN 50047 oraz EN 50041 dotyczących łączników drogowych. Ponadto posiada dopuszczenia IEC i UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach międzynarodowych.

Zastosowanie

Łącznik drogowy przeznaczony jest do precyzyjnej rejestracji położeń i nadzorowania ustawień w systemach automatyki przemysłowej oraz w układach zabezpieczeń maszyn.

• Rejestracja krańcowych położeń elementów ruchomych w maszynach produkcyjnych.
• Nadzorowanie położenia osłon, drzwi i innych ruchomych urządzeń ochronnych.
• Impulsowanie do styczników, przekaźników lub sterowników PLC w celu sekwencyjnego sterowania procesami.
• Zastosowanie w automatyce budynkowej i transporcie bliskim do kontroli pozycji bram, rolet czy suwnic.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie od obwodu. Urządzenie należy mocować zgodnie z wytycznymi norm EN 50047/EN 50041 – zazwyczaj na płycie montażowej lub w standardowej obudowie. Przekrój przewodów należy dobrać do spodziewanego obciążenia, a moment dokręcania zacisków stosować według dokumentacji producenta. Wykorzystanie techniki szybkozłączy wymaga zastosowania odpowiednich złączek zalecanych przez producenta.

FAQ

• Czy wyłącznik posiada diody LED sygnalizujące stan? Tak, wbudowane diody LED wskazują aktualny status urządzenia, co ułatwia szybką diagnozę i kontrolę pracy.
• Jakie normy spełnia ten model? Wyłącznik zgodny jest z normami EN 50047 i EN 50041 dla łączników drogowych oraz posiada dopuszczenia IEC i UL.

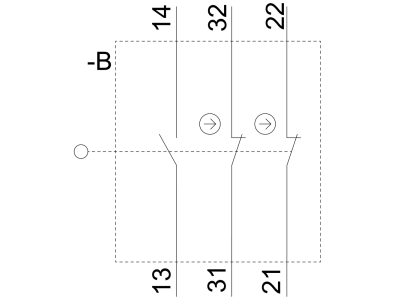

• Jaka jest konfiguracja styków i do czego służy? Styk 1S/2Ö oznacza jeden styk zwierny (normalnie otwarty) i dwa styki rozwierne (normalnie zamknięte). Taki układ pozwala na jednoczesną sygnalizację załączenia i wyłączenia pozycji, co jest przydatne w obwodach bezpieczeństwa i sterowania.
