Poprzeczki perforowane 600mm (2s) | NSYSUCR6560 Schneider Electric

Opis i Kluczowe Cechy

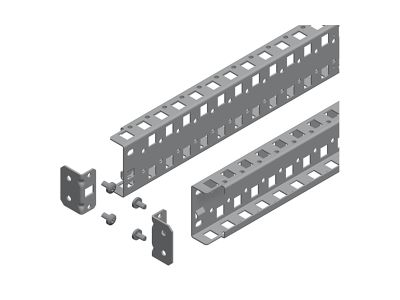

Poprzeczki perforowane NSYSUCR6560 (2 szt.) o długości 600 mm to akcesoria montażowe dedykowane do szaf sterowniczych Spacial SF/SM. Przeznaczone jako uniwersalne szyny krosujące, umożliwiają stabilne i elastyczne rozmieszczenie komponentów wewnątrz obudowy.

• Długość 600 mm: Odpowiednia dla standardowych głębokości szaf Spacial SF/SM, zapewnia możliwość montażu szyn DIN, dławików, listew zaciskowych i innych elementów w dwóch rzędach.
• Perforacja na całej długości: Umożliwia dowolne pozycjonowanie akcesoriów montażowych bez konieczności wiercenia dodatkowych otworów – skraca czas instalacji i zwiększa elastyczność aranżacji wnętrza szafy.
• Zestaw 2 sztuk w komplecie: Pozwala na zamontowanie dwóch poziomów szyn krosujących, co optymalizuje wykorzystanie przestrzeni w szafie sterowniczej.
• Kompatybilność ze szafami Spacial SF/SM: Zaprojektowane do współpracy z tymi obudowami, gwarantują stabilność i łatwy montaż bez modyfikacji.
• Uniwersalne zastosowanie: Służą jako wsporniki pionowe do szyn krosujących, ale mogą być wykorzystane również do mocowania innych elementów wyposażenia – przewodów, korytek, organizerów kabli.

Zgodność z Normami

Produkt należy do gamy akcesoriów Spacial. W danych katalogowych nie podano konkretnych norm, jednak jako część systemu obudów sterowniczych zgodny jest z ogólnymi wymaganiami dla wyposażenia montażowego w rozdzielnicach. Posiada oznaczenie CE i przeznaczony jest do montażu w suchych pomieszczeniach (standardowy stopień ochrony szafy IP – w zależności od obudowy).

Zastosowanie

Poprzeczki perforowane NSYSUCR6560 znajdują zastosowanie przy organizacji wnętrza szaf sterowniczych w automatyce przemysłowej i budynkowej.

• Montaż szyn DIN (np. TH35) do instalacji aparatury modułowej – styczników, wyłączników, przekaźników, zasilaczy.
• Mocowanie listew zaciskowych, dławików kablowych i korytek kablowych w pionie szafy.
• Organizacja przewodów za pomocą uchwytów i opasek, poprawiająca czytelność i ułatwiająca serwis.
• Stabilne podparcie dla cięższych komponentów, takich jak transformatory czy filtry, w obrębie szafy Spacial SF/SM.

Wskazówki Montażowe

Montaż poprzeczek perforowanych NSYSUCR6560 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu w szafie. Poprzeczki mocuje się do profili pionowych szafy Spacial SF/SM za pomocą dołączonych (lub standardowych) śrub. Należy dokręcać z momentem zgodnym z dokumentacją szafy. Przekrój przewodów i dobór akcesoriów montażowych dostosować do prądów roboczych instalowanych urządzeń. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy poprzeczki pasują do innych szaf niż Spacial SF/SM? Produkt został zaprojektowany specjalnie do szaf serii Spacial SF/SM. Montaż w innych obudowach może wymagać modyfikacji lub adapterów – należy sprawdzić kompatybilność mechaniczną.
• Jaki jest stopień ochrony poprzeczek? Jako element wyposażenia wewnętrznego nie posiadają własnego stopnia IP. Ich ochronę zapewnia obudowa szafy, w której są zamontowane. Zaleca się użytkowanie w suchym środowisku wewnątrz szaf.
• Czy w zestawie są śruby montażowe? W opisie produktu nie określono elementów złącznych. Zalecamy użycie śrub i nakrętek odpowiednich do profili szafy (np. M6) zgodnie z instrukcją montażu obudowy.
